  • Equivalente Thévenin

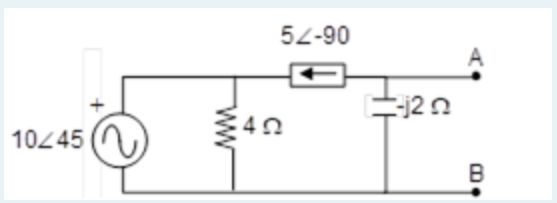

    Hola, alguien me puede ayudar con el siguiente ejercicio? Me piden hayar su equivalente Thévenin, es decir la impedancia equivalente y la tensión entre A y B. Lo primero que hago es pasarlo a circuito pasivo y es aquí donde me pierdo, pues sustituyo la fuente de intensidad por un circuito abierto y entonces no se si la resistencia y el condensador están en serie o paralelo.
    Muchas gracias
    Archivos adjuntos

  • #2
    La tensión entre A y B es:



    Para ver la impedancia de Thevenin cortocircuitamos la fuente de tensión y abrimos la fuente de corriente, entonces desde AB solo se "ve"



    Ya que al estar la fuente en circuito abierto, el único camino posible para llegar de A a B es a través del condensador.

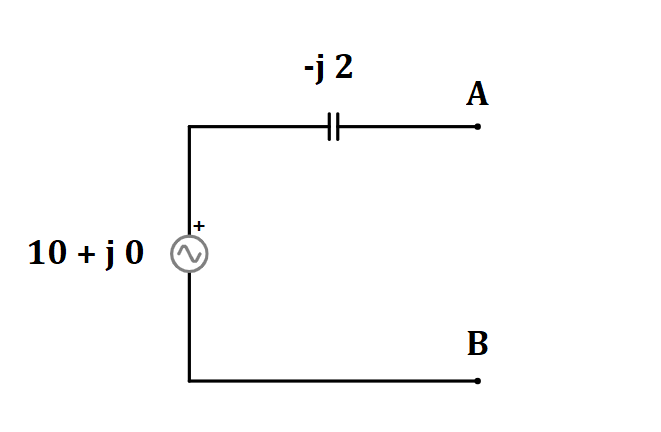

    Por lo tanto, el equivalente Thévenin entre A y B queda así:

    Haz clic en la imagen para ampliar

Nombre:	thevenin1.png
Vitas:	9
Tamaño:	3,7 KB
ID:	352512

    Saludos.
    Última edición por Alriga; 21/11/2020, 10:19:54.
    "Das ist nicht nur nicht richtig, es ist nicht einmal falsch! "

    Comentario


    • #3
      Y cómo sacas la tensión?

      Comentario


      • #4
        Escrito por laranga22 Ver mensaje

        Y cómo sacas la tensión?
        Escrito por Alriga Ver mensaje

        La tensión entre A y B es:

        Entro en detalle: la corriente de la fuente -j5 es la que pasa por la impedancia -j2 que está entre A y B, además la intensidad circula de B hacia A. Por lo tanto :

        V

        Y ahora :

        V

        Si se prefiere en forma módulo argumental :





        Saludos.
        Última edición por Alriga; 22/11/2020, 10:21:02. Motivo: Presentación
        "Das ist nicht nur nicht richtig, es ist nicht einmal falsch! "
