  • Otras carreras Potencia en modelo de Red Lineal

    Hola a todos, ¿me pueden apoyar con este ejercicio?

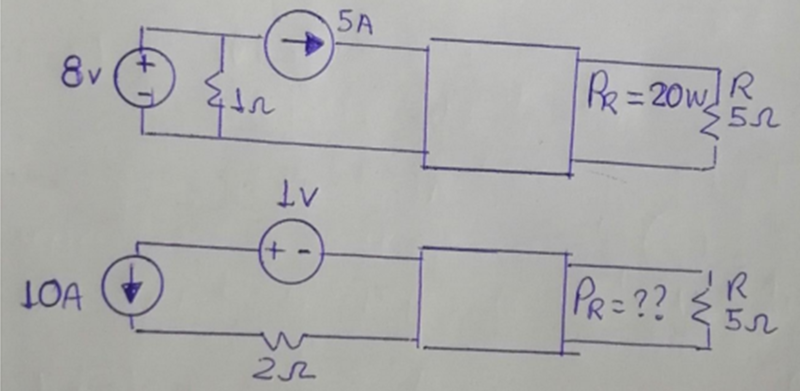

    Si se tienen dos modelos de la red lineal, tal como se muestra en la figura: determinar
    el valor de la potencia P
    R
    en el segundo modelo.

    Haz clic en la imagen para ampliar

Nombre:	potencia.png
Vitas:	52
Tamaño:	254,6 KB
ID:	361415
    Por lo que he investigado, tenemos 2 formas de red lineal.
    Tomando datos de la primera red: Pfic (Potencia generada de la fuente independiente de corriente) =20W, Ific = 5A
    P = V x I ; Vfic = Pfic/Ific = 20/5 = 4 V
    Potencia en R: Pfic =20W = I²R x R ----> I² = 20W/5Ω , IR = 4 A

    Ahora, le di polaridad a la red, donde V1' = Vfic + Vfiv ---> 8V + 4V = 12V (Homogeneidad)

    Puedo hacer equivalencia entre las 2 redes: ¿IR(segundo caso) = 1V x (4A/12V) = 0.33A?
    Aunque no estoy de seguro de lo último

    Entonces, tendríamos para el segundo modelo: PR = R x R = 0.33² x 5Ω = 0.5445 W

  • #2
    Yo lo entiendo así: El circuito de la imagen superior está excitado con una corriente de 5A y responde con una corriente en la carga Ohm de:

    A

    Entiendo que en la imagen inferior, el mismo circuito está excitado ahora con una corriente de 10A. Si la excitación es el doble que antes y el circuito es lineal, la corriente ahora en la carga Ohm será el doble que antes, es decir que ahora será de:

    A

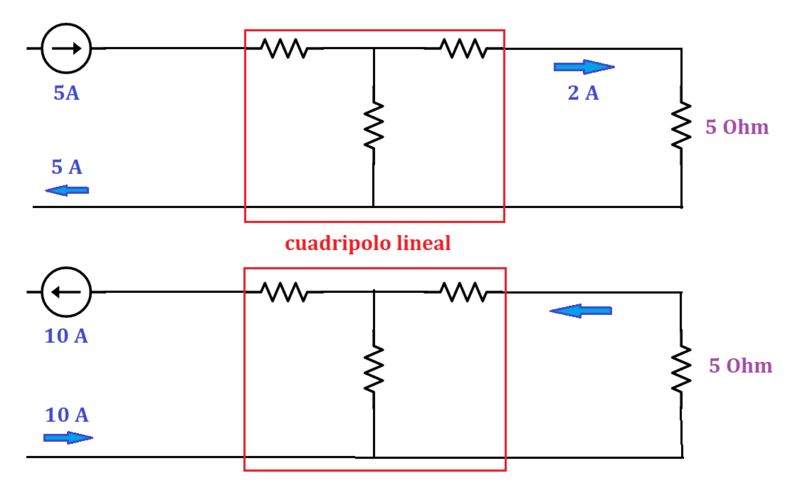

    Haz clic en la imagen para ampliar  Nombre:	cuadripolo lineal 08-01-2023.png Vitas:	5 Tamaño:	46,6 KB ID:	361418

    Y la nueva potencia en la resistencia de carga Ohm será:

    W

    Saludos.
    Última edición por Alriga; 09/01/2023, 15:29:40. Motivo: LaTeX
