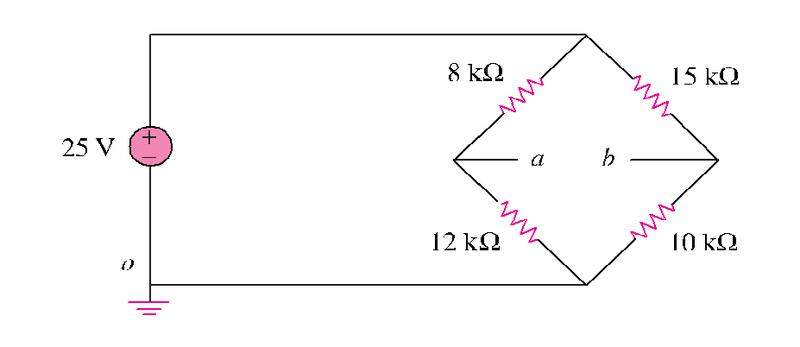

Buenas gente, tengo una duda en éste ejercicio, por favor, de nuevo respecto a la polaridad... Dado el circuito, me piden hallar Va, Vb y Vab, entonces: las respuestas son Va= 15v, Vb=10v y Vab5v a mi me da lo mismo pero con signos opuestos, ¿qué estoy pasando por alto?
![Haz clic en la imagen para ampliar
Nombre: ggg.jpg
Vitas: 1
Tamaño: 15,0 KB
ID: 315240](filedata/fetch?id=315240&d=1555689260)
Las corriente I sale por el terminal positivo de la fuente y al entrar al nodo se divide en 2:
La corriente que pasa por la rama de 8kohm y 12kohm la llamé i1= 1,25mA
La corriente que pasa por 15kohm y 10k ohm i2=1mA
entonces
Las corriente I sale por el terminal positivo de la fuente y al entrar al nodo se divide en 2:
La corriente que pasa por la rama de 8kohm y 12kohm la llamé i1= 1,25mA
La corriente que pasa por 15kohm y 10k ohm i2=1mA
entonces
- Va +12kohm*1,25mA = Vo
- Va +15=0
- Va=-15v
- Vb +10k*1mA = Vo
- Vb=-10v
- Vab=Va-Vb= -5v
