Otras carreras fluidomecanica hidroestatica muchas gracias

[alicantino]

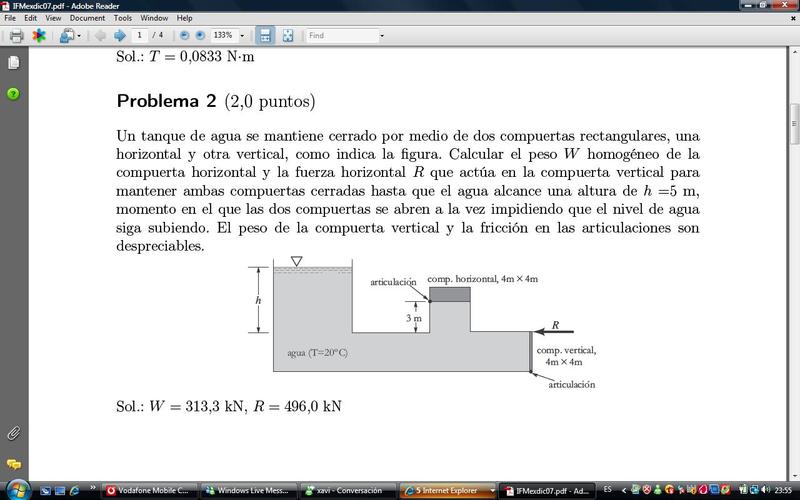

A continuacion dejo un problema examen viene la solucion pero no he podido llegar a ella no me da el mismo resultado muchas gracias por todo.un saludo.

[Jordiel]

Re: fluidomecanica hidroestatica mucahs gracias

Hola. Sólo tienes que aplicar equilibrio de momentos en las articulaciones de las compuertas, en las cuales tienes una distribución de cargas debido a la presión del agua. En la vertical tienes una distribución de cargas trapecial y en la horizontal una rectangular.

Un saludo

[alicantino]

realizado pero no me coincide soluciion ayuda porfavor

Bueno solo era comentar como lo he hecho:
La fuerza del fluido sobre la compuerta horizontal la he sacado con
Fp=Densidad*Gravedad*hcg*A
F=998*9,81*2*16=313,3KN.

Ycp= -Ixx/hcg*A = -21.33/(2*16)=-0.666
Ixx=(b*h^3)/12=(4*4^3)/12=21.33
Sumatrio de momento en la compuerta en el punto de la articulacion.
Fp*(hcg+ycp)=W*hcg
313300*2.666=W*2
W=417.222N


compuerta vertical
Fp=Densidad*Gravedad*hcg*A
F=998*9,81*(5+2)*16=1096,5KN.

Ycp= -Ixx/hcg*A = -21.33/(7*16)=-0.19
Ixx=(b*h^3)/12=(4*4^3)/12=21.33
Sumatrio de momento en la compuerta en el punto de la articulacion.
Fp*(hcg+ycp)=Rx*hcg
1096,5*2.19=Rx*4
Rx=600 N

Tampoco me coincide nos e en dodnde puedo haber fallado por hecharme una mano

No me da igual como el resultado final podrian decirme en que podria haberme equivocado mil gracias.
