  • Cuerpos rígidos. Consulta

    Hola!!!!!!!!!!!!!!!!!

    Me podrían ayudar a plantear este ejercicio. tengo duda con la cantidad de reacciones en cada punto para luego calcular los momentos.



    Gracias!!!!!!!!!!!!

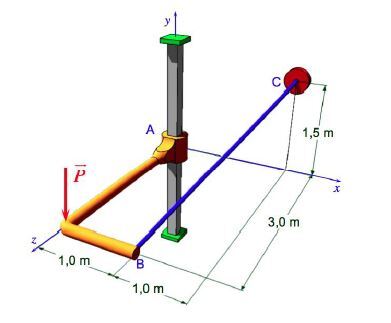

    El miembro AB se encuentra soportado en B por un cable y en A por una varilla
    cuadrada y lisa que desliza en el agujero del collarín. Determine la tensión en el
    cable BC y las componentes de la reacción en A cuando P = 300 N.

    Haz clic en la imagen para ampliar

Nombre:	Capturas.JPG
Vitas:	58
Tamaño:	12,2 KB
ID:	348288

  • #2
    Como no existe fricción entre la columna de sección cuadrada y el collarín, podemos asumir que no hay fuerzas reactivas en ningún eje en el punto A.
    Sin embargo, el collarín en A resiste momentos en los tres ejes.

    Las reacciones en los puntos B y C son de magnitudes similares, pero de direcciones opuestas e involucran los tres ejes, debido a la dirección diagonal del cable respecto a los tres planos imaginarios.
    En esos puntos no puede haber reacciones de momentos porque no hay conexiones rígidas allí.
