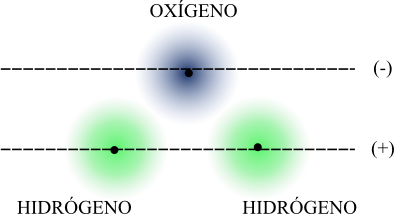

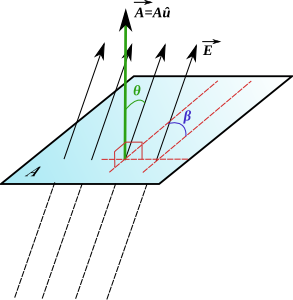

Algunas imágenes que se pueden crear usando este programa son por ejemplo
todos ellos hechos por mi en algún momento para algún post del foro.
Aunque siempre han habido cosas que he querido hacer con ese programa pero no las he logrado, como por ejemplo al hacer una flecha y que la cabeza de esta sea del color de la línea de la flecha y también poder escribir ecuaciones, pues en algunos diagramas resulta útil incluir alguna. Lo primero no he logrado aprender a hacerlo
![Muy contento](https://forum.lawebdefisica.com/core/images/smilies/biggrin.png)
Existe un complemento llamado textex, el cual se lo puede descargar de acá para Windows y de acá para Linux, su forma de instalación es bastante sencilla, y explicaré para la versión 0.46 o posteriores de Inkscape.
Primero se necesita tener instalado , para que el complemento pueda funcionar, una vez instalado es necesario tener en cuenta lo siguiente:
En Linux, tener instalado Pstoedit o Pdf2svg, a mi me funcionó con el segundo, para instalarlo es muy sencillo, se lo puede hacer desde consola escribiendo
Código:
sudo apt-get install pstoedit sudo apt-get install pdf2svg
En Windows, además de instalar Pstoedit es necesario tener Ghostscript, lo cual es como redundante decirlo debido a que si se suele usar seguramente ya lo tienen instalado en el ordenador.

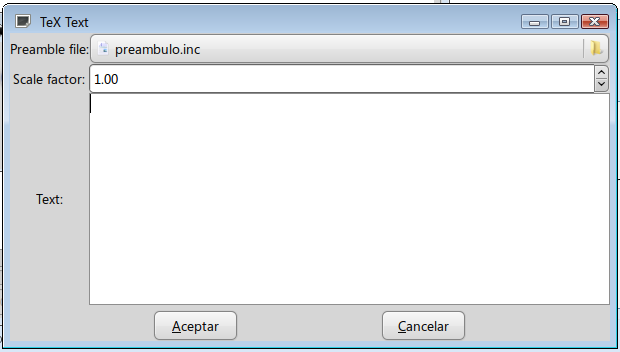

Una vez finalizada la instalación abrir Inkscape y en la penúltima pestaña que tiene el nombre de "extensiones", se puede encontrar al complemento recientemente instalado, al darle click se abrirá una ventana como se muestra en la siguiente figura
en la parte superior se observa un espacio para colocar el preámbulo que se va a usar para escribir usando , para ello tienen que crear un archivo con extensión .inc y guardarlo en algún lugar de su ordenador, en mi caso el contenido de mi archivo preambulo.inc es
Código:
\usepackage{latexsym} \usepackage{amssymb} \usepackage{amsmath} \usepackage{amsthm} \usepackage{cancel} \newcommand{\dd}{\mathrm{d}} \newcommand{\dst}{\displaystyle}
Espero que este artículo les sea de utilidad, y si consideran que hay algo más que comentar acerca de esto, adelante!!
![Sonrisa](https://forum.lawebdefisica.com/core/images/smilies/smile.png)
Con esto mi tesis quedará de maravilla.
1. Yo poseo de OS -> Mac OS X Ver 10.6.8
2. Uso Inkscape 0.48
3. Instalé como dice Beto: pstoedit, pdf2svg; en mi OS mediante port de la siguiente manera (no escribir $)
$sudo port install pstoedit pdf2svg
4. Después de la instalación, voilà, abrí Inkscape me dirigía Extensiones > Generar > Fórmula LateX y ahí pude escribir mi texto en el campo Fórmula LateX encerrado ya saben entre $
p.e.
$e=mc^2$
y le dí con el botón aplicar y listo.
