Divulgación Calculo de generadores - Pilas

[Paipote]

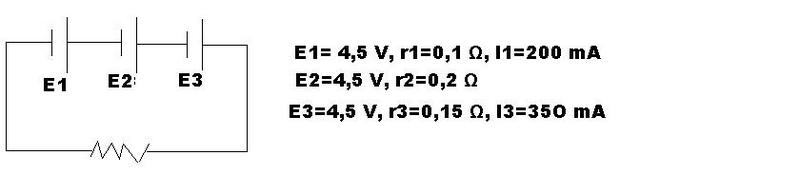

[FONT=Arial]Caso 1.-[/FONT]

Segun yo, el generador en sus bornes me esta dando 13.5vcc
ahora.
[FONT=Arial][FONT=Arial]como puedo calcular la intensidad que circula por el circuito,[/FONT][/FONT][FONT=Arial] si se conecta una carga de 9 V, 1,5 W y 54 Ω, [/FONT]
[FONT=Arial][/FONT]
[FONT=Arial][/FONT]

[FONT=Arial]Caso 2.-[/FONT]

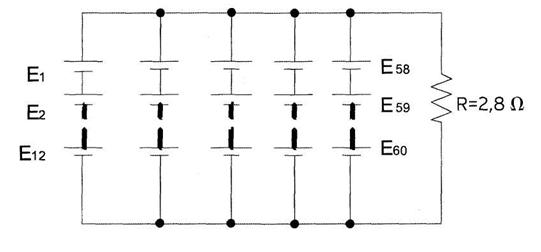

[FONT=Arial]Disponemos de 60 pilas de f.e.m.= 2 voltios cada una y una resistencia interna de R[FONT=Times New Roman]¡[/FONT]=0,5, formando un acoplamiento mixto (serie-paralelo), 5 ramas paralelas; cada una contiene 12 generadores en serie. Se conecta una resistencia de R=2,8 Ω. Calcular:[/FONT]
[FONT=Arial][FONT=Arial]a)E.[/FONT]
[FONT=Arial][FONT=Arial]B) R[/FONT][FONT=Arial]¡[/FONT][/FONT]
[FONT=Arial][FONT=Arial][FONT=Arial][FONT=Arial]C)RT[/FONT][/FONT][/FONT][/FONT]
[FONT=Arial]d) I[/FONT]
e) UT0TAL (UT)
[FONT=Arial]f) Ubornes (UB)[/FONT]
[FONT=Arial][FONT=Arial]g) Pperdida (Pp)[/FONT][/FONT]
[FONT=Arial][FONT=Arial][FONT=Arial]h) P[/FONT][FONT=Arial] total (PT)[/FONT][/FONT][/FONT]
[FONT=Arial][FONT=Arial][FONT=Arial][FONT=Arial]i) Rendimiento[/FONT][/FONT][/FONT][/FONT]




[/FONT]

[Al2000]

Re: Calculo de generadores - Pilas

En el primero no me queda claro como es la carga que se conecta a las tres pilas.

En el segundo, tomando en cuenta que cada una de las cinco ramas con pilas son idénticas, tendrías

$$12 \mathcal E - 12 R_i I_{\mathcal E} = (5 I_{\mathcal E}) R$$

de donde obtienes que la corriente en cada grupo de pilas es

$$I_{\mathcal E} = \frac {12 \mathcal E}{12 R_i + 5 R}$$

Conocidas las corrientes todo lo demás se puede calcular inmediatamente. Tu lo puedes hacer mejor que yo pues no estoy seguro de que es lo que quieres calcular en cada inciso.

Saludos,

Al
