  • Otras carreras Problema con diodo Zener

    Hola! Buenas a todos!

    Bueno pues vereis, tengo un problema de un circuito con diodo Zener que no tengo mucha idea de como hacerlo, y espero que me podeís echar una mano. El problema dice así:

    Diseñar un circuito estabilizador de tensión con diodo Zener capaz de alimentar una carga
    de 200 Ω con 20 V constantes, sabiendo que la tensión de entrada a dicho circuito puede
    oscilar entre 24 V y 30 V. El diodo Zener a emplear tendrá una potencia máxima de 8 W.


    No tengo mucha idea de ejercicios con diodos Zener, asique espero que podais ayudarme.
    Muchas gracias de antemano!

  • #2
    Re: Problema con diodo Zener

    Ya consegui resolverlo.
    Última edición por jonhambriento; 22/11/2010, 23:15:35.

    Comentario


    • #3
      Escrito por jonhambriento Ver mensaje

      Diseñar un circuito estabilizador de tensión con diodo Zener capaz de alimentar una carga de 200 Ω con 20 V constantes, sabiendo que la tensión de entrada a dicho circuito puede oscilar entre 24 V y 30 V. El diodo Zener a emplear tendrá una potencia máxima de 8 W

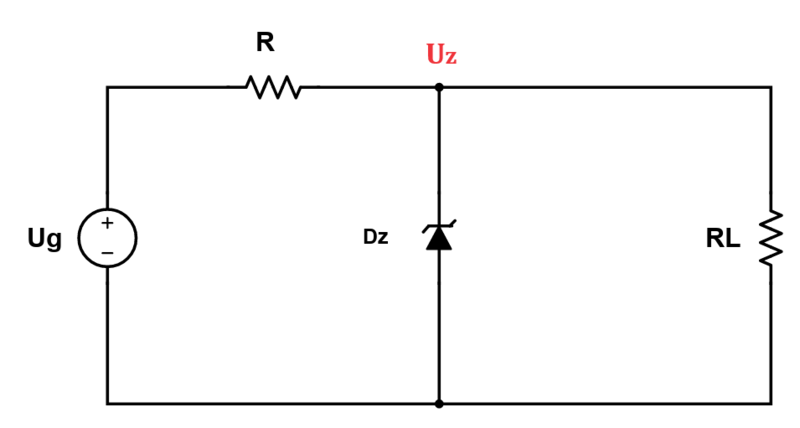

      Haz clic en la imagen para ampliar  Nombre:	diodo zener 2023-11-22.png Vitas:	0 Tamaño:	19,2 KB ID:	364133

      Aplicamos el método de los nudos basado en la 1ª ley de Kirchhoff


      La potencia que disipa el diodo



      Sustituyendo y despejando:



      El valor mínimo de resistencia de limitación admisible lo obtenemos de la tensión de entrada máxima y la disipación en el diodo máxima . El enunciado nos dice que y que



      Para que el diodo pueda regular, la tensión en su cátodo no debe ser menor que 20 V. Para calcular el mayor valor posible de resistencia , supongamos el diodo Zener desconectado y forcemos la tensión cuando la entrada es mínima . Aplicamos "divisor de tensión"




      Despejamos el valor máximo de la resistencia limitadora:



      Debemos diseñar el circuito con una resistencia de limitación . Se podría usar, por ejemplo uno de los valores normalizados en ese rango, como puede ser

      Con esta elección, la corriente máxima por el diodo Zener, aplicando de nuevo la 1ª ley de Kirchhoff (1) será:



      Y la potencia máxima que disipará el diodo



      Con el diodo desconectado, la tensión mínima aplicando (2) sería:



      Saludos.
      Última edición por Alriga; 13/02/2024, 16:02:49. Motivo: Corregir gazapo
      "Das ist nicht nur nicht richtig, es ist nicht einmal falsch! "
