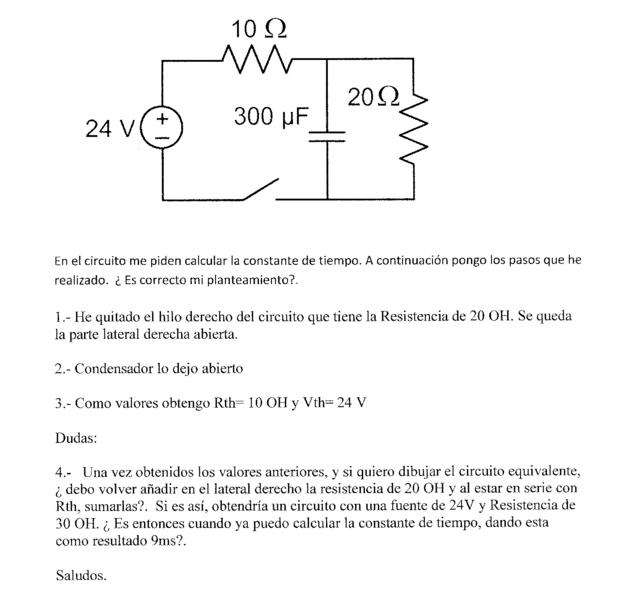

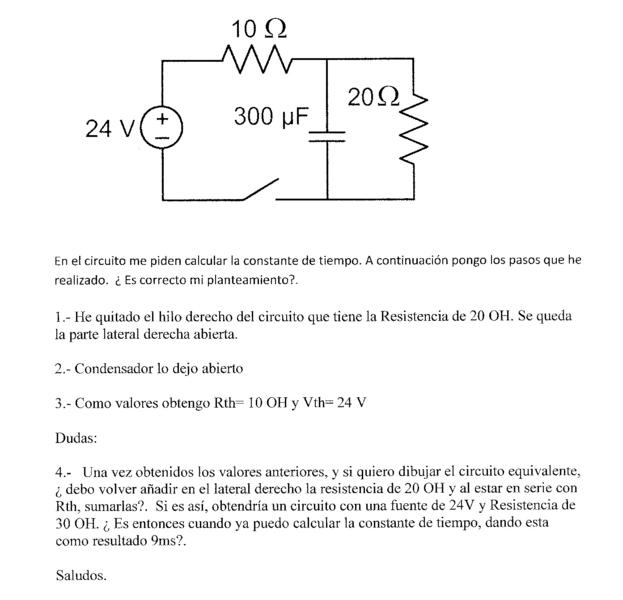

Necesito ayuda para la resolución de este problema.

[Al2000]

Re: Calculo constante de tiempo carga condensador

No lo estás haciendo bien. Si tu objetivo es reducir el circuito a un circuito RC equivalente, debes considerar que las terminales entre las cuales vas a buscar el equivalente de Thevenin son los extremos del condensador. Quizá te sería mas fácil de visualizar si intercambias las posiciones del condensador y la resistencia de la derecha. Al buscar el equivalente de Thevenin entre los extremos del condensador el voltaje Vth sería la caída de tensión en la resistencia de 20 ohmios (2/3 de 24, es decir 16 V) y la resistencia Rth sería la resistencia equivalente de las dos resistencias de 10 y 20 ohmios en paralelo (20/3). Ahora tu circuito sería un circuito RC sencillo y la constante de tiempo es simplemente Rth*C (2 ms).

Saludos,

Al

[panteraxavi]

Re: Calculo constante de tiempo carga condensador

Gracias Al. ¿Siempre que quiera reducir un circuito puedo hacer esta manipulación, mover el condensador a una parte u otra?. Si hubiera querido saber la tensión entre 2 puntos A y B, situados en la malla de la derecha, A en la parte de arriba y B en la inferior (malla derecha, entendiendo el tramo que hay entre el condensador y el lateral derecho), ¿ entonces sí que hubiera quitado la resistencia de 20 oh, calculado el equivalente de thevenin y después añadida nuevamente la resistencia de 20 oh, sumando está ultima con la calculada en Rth?. Perdona por tanta pregunta, pero es para asimilar el concepto y no actuar de manera mecánica.

Saludos.

[Al2000]

Re: Calculo constante de tiempo carga condensador

El condensador y la resistencia de 20 ohmios los puedes intercambiar de posición porque intercambiarlos no altera su condición de estar en ramas en paralelo. Y si te dije que los podías intercambiar, fue porque pensé que podías visualizar mejor el circuito que debías reducir a su equivalente Thevenin. Lo que no tienes que perder de vista es que lo que andas buscando es cambiar el circuito que está conectado al condensador por un circuito sencillo (el equivalente Thevenin) constituído por una fuente y una resistencia en serie, para el cual la solución del circuito RC ya la conoces bien.

Respecto a tu pregunta medio confusa de que si quitas y luego pones bla bla bla, cuando determinas el equivalente Thevenin de un circuito, todo el circuito es reemplazado por lo que ya te dije, una fuente y una resistencia en serie. Es como cuando calculas una resistencia equivalente, donde las resistencias involucradas son reemplazadas por una sola equivalente.

Búscate un ejercicio que te produzca alguna duda, tráelo al foro y lo discutimos, y a lo mejor consigues despejar las dudas. Saludos,

Al

[panteraxavi]

Re: Calculo constante de tiempo carga condensador

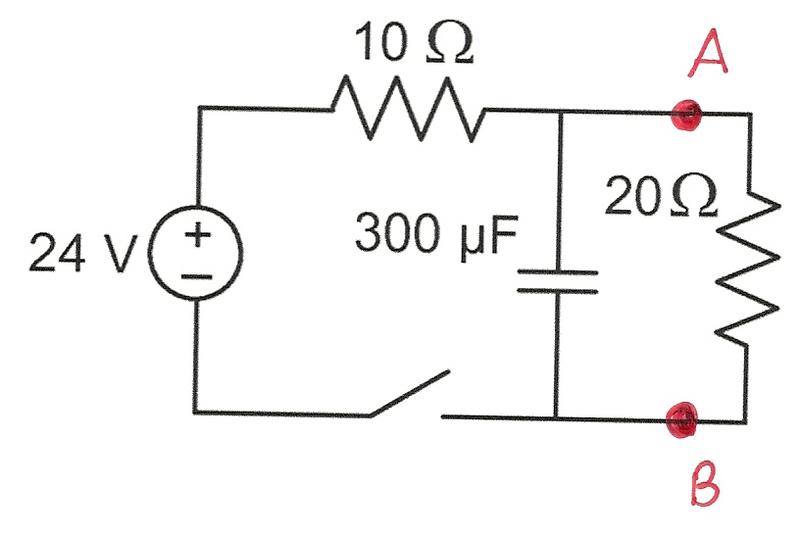

Subo la imagen. Sería calcular el equivalente de thevenin para saber la tensión entre los puntos A y B.

Saludos.

[Al2000]

Re: Calculo constante de tiempo carga condensador

Pues en verdad no se si eso se podrá hacer. Tendría que regresar a lo básico y ver si el teorema de Thevenin es aplicable. En este momento no te puedo responder pero lo voy a investigar.

Saludos,

Al
