1r ciclo Diodo

[solucionando]

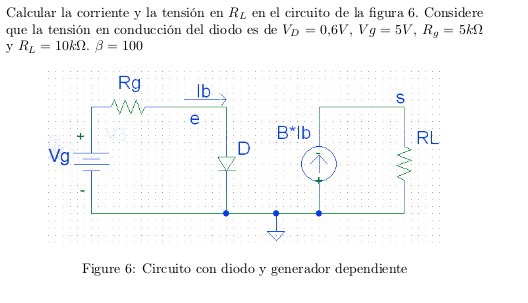

¿Alguien puede ayudar con este ejercicio?

[Al2000]

Re: Diodo

Nunca he resuelto un problema con un diodo real, sino siempre idealizando. Si el dato $V_D = 0.6\,\mathrm{V}$ significa que el diodo en conducción produce esa caída de potencial esencialmente constante (independiente de la corriente), entonces la diferencia de potencial en $R_g$ sería de $V_g - V_D = 4.4\,\mathrm{V}$ y la corriente $I_b$ se conoce de inmediato $\dst I_b = \frac {V_g - V_D}{R_g} = 0.88\,\mathrm{mA}$. Conocida $I_b$ lo demás es trivial.

Si el diodo no se trata como lo presumí, entonces hazte de cuenta que este mensaje no existe

Saludos,

Al
