Otras carreras Ayuda ley de corriente kirchhoff

[diegohalbo]

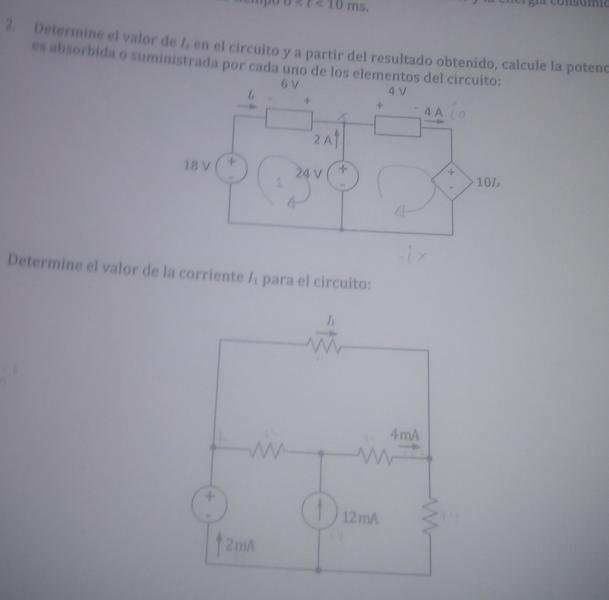

pues lo que he intentado hacer es
-Ix-I2(2a)+I3(4a)=0
Ix=2a-4a=-2a
y luego calcular las potencias pero no se si es asi puede corregirme por favor??? y el segundo esquema ni idea

[Al2000]

Re: Ayuda ley de corriente kirchhoff

Bueno, en principio despejaste mal Ix. Corrige y calcula cada potencia como P = V I. Atiende al signo de la diferencia de potencial que atravieza cada corriente para saber si el elemento genera o consume la potencia.

Saludos,

Al

[diegohalbo]

Re: Ayuda ley de corriente kirchhoff

Bueno, en principio despejaste mal Ix. Corrige y calcula cada potencia como P = V I. Atiende al signo de la diferencia de potencial que atravieza cada corriente para saber si el elemento genera o consume la potencia.

Saludos,

Al

gracias por responder pero sera que asi calculo Ix??? voy bien a acepcion del mal despeje? y que me puedes decir del segundo debo hacer 3 recorridos de lck o elegir un solo nodo como puedo resolverlo?? gracias

[Al2000]

Re: Ayuda ley de corriente kirchhoff

Es un simple problema de ley de los nodos. La solución es de 10 mA, lo que básicamente puedes obtener por simple inspección.

Saludos,

Al

[diegohalbo]

Re: Ayuda ley de corriente kirchhoff

Es un simple problema de ley de los nodos. La solución es de 10 mA, lo que básicamente puedes obtener por simple inspección.

Saludos,

Al

gracias nuevamente pero como puedo hacerlo sin inspeccion es decir con formula como llego a esa respuesta dejando constancia

[Al2000]

Re: Ayuda ley de corriente kirchhoff

Aplica la primera ley de los nodos al nodo central y al nodo de la izquierda.

Saludos,

Al

[diegohalbo]

Re: Ayuda ley de corriente kirchhoff

Es un simple problema de ley de los nodos. La solución es de 10 mA, lo que básicamente puedes obtener por simple inspección.

Saludos,

Al

gracias me fuiste de mucha ayuda, pero puedes corroborar el ultimo diagrama lo resolvi tomando el nodo de abajo las corrientes que salen: -2ma-12ma +Ix+4ma(que son las que entran)
ordenando Ix=2+12-4
Ix= 10ma
es asi, gracias por tu ayuda

[Al2000]

Re: Ayuda ley de corriente kirchhoff

Funciona para mi. Tal vez tu profesor podría desear que aplicases primero la ley de los nodos al nodo de la derecha (+Ix + 4 mA - Id = 0) y luego al nodo de abajo (-2 mA - 12 mA + Id = 0). Ya es un asunto que decides tu.

Saludos,

Al

[diegohalbo]

Re: Ayuda ley de corriente kirchhoff

Funciona para mi. Tal vez tu profesor podría desear que aplicases primero la ley de los nodos al nodo de la derecha (+Ix + 4 mA - Id = 0) y luego al nodo de abajo (-2 mA - 12 mA + Id = 0). Ya es un asunto que decides tu.

Saludos,

Al

1) el Id que escribes a q hace referencia?????
2) con respecto al primer diagrama las potencias deben ser aplicadas primero a la fuente de 18v * Ix
luego el elemento de 6v *2A
pero entonces la fuente de "24v" con cual corriente la multiplico???
y en la segunda malla si multiplico el elemento de 4v * 4a la fuente de 10 Ix con cual la multiplico???
yo me imagino q en esta ultima fuente el voltaje es el mismo que el de la malla anterior "(que no en cuentro con que corriente multiplicarlo)"osea 24 v y lo podria multiplicar por asi 24v*10 Ix ummmmmm no estoy seguro ya q me queda siempre esa fuente de 24v de la primer malla sin operar me echas una mano ????? y disculpa tanta molestia

[Al2000]

Re: Ayuda ley de corriente kirchhoff

1) Con Id me quise referir a la corriente que sale del nodo de la derecha.

2) En cada elemento debes multiplicar la corriente por la diferencia de potencial que atravieza. Tienes una confusión en esta parte... la corriente de 2 A no pasa por la fuente de 6 V; por esa fuente pasa la corriente Ix. La corriente de 2 A pasa solamente por la fuente de 24 V y la corriente de 4 A pasa por las dos fuentes de la rama derecha.

Las potencias que te piden son (de izquierda a derecha): (18 V) Ix, (6 V) Ix, (24 V)(2 A), (-4 V)(4 A) y (-10 Ix)(4 A), donde Ix = 2 A ya lo calculaste previamente.

Saludos,

Al

[diegohalbo]

Re: Ayuda ley de corriente kirchhoff

1) Con Id me quise referir a la corriente que sale del nodo de la derecha.

2) En cada elemento debes multiplicar la corriente por la diferencia de potencial que atravieza. Tienes una confusión en esta parte... la corriente de 2 A no pasa por la fuente de 6 V; por esa fuente pasa la corriente Ix. La corriente de 2 A pasa solamente por la fuente de 24 V y la corriente de 4 A pasa por las dos fuentes de la rama derecha.

Las potencias que te piden son (de izquierda a derecha): (18 V) Ix, (6 V) Ix, (24 V)(2 A), (-4 V)(4 A) y (-10 Ix)(4 A), donde Ix = 2 A ya lo calculaste previamente.

Saludos,

Al

ok gracias men, y sobre este:la carga que entra al terminal de un elemento de circuito basico ideal esta dado por la expresion q(t)= -12e ^-2t mC . La potencia entregada al elemento es p(t)= 2.4 e ^ -2t, calcule la corriente en el elemento, el voltaje atraves del elemento y la energia consumida por el elemento en el intervalo de tiempo 0<t<10 ms.

que metodo usar o que tema debo leer para comprenderlo mejor ayudaaa por favor.

[Al2000]

Re: Ayuda ley de corriente kirchhoff

Abre un nuevo hilo.

[diegohalbo]

Re: Ayuda ley de corriente kirchhoff

Abre un nuevo hilo.

hola puedes ayudarme con este: http://forum.lawebdefisica.com/threa...-ley-kirchhoff
