1r ciclo Resolver circuito en reg. permanente

[skinner]

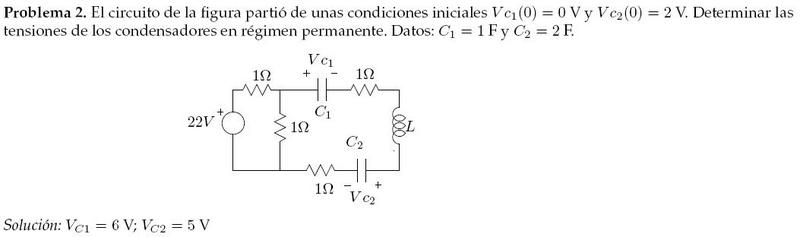

Hola buenas! Quisiera saber si podéis ofrecerme ayuda con este circuito:



Estoy perdido en este tipo de ejercicios, a ver si podéis darme un guión de cómo se resuelve (sólo pistas).

Lo único que sé es que en rég. permanente (t->infinito) los condensadores se comportan como circuitos abiertos y las bobinas como cortocircuitos

Un saludo y gracias por vuestro tiempo!

[Al2000]

Re: Resolver circuito en reg. permanente

...Lo único que sé es que en rég. permanente (t->infinito) los condensadores se comportan como circuitos abiertos y las bobinas como cortocircuitos...

Ya con eso lo dijiste prácticamente todo. También tienes que fijarte en que las dos resistencias de 1$\Omega$ en serie con los condensadores no juegan ningún papel, puesto que no hay circulación de corriente en esa rama. El circuito se reduce entonces a dos condensadores conectados en serie, a su vez conectados en paralelo con la segunda resistencia de 1$\Omega$. Debería ser fácil conseguir la diferencia de potencial aplicada a los dos condensadores (11 V).

Ahora la nota de cuidado: Aunque los dos condensadores están en serie, sus cargas no son iguales. Esto es debido a que el condensador 2 estaba cargado inicialmente y si te fijas con cuidado la carga contenida entre la placa negativa del condensador 1 y la positiva del condensador 2 está aislada y por consiguiente no puede cambiar.

Entonces tienes que plantear y resolver las dos condiciones siguientes: 1. La suma de los voltajes de los dos condensadores debe valer 11 V, y 2. La suma de -Q1 + Q2 debe ser igual a la carga inicial del condensador 2 (el condensador 1 inicia descargado).

Bueno, fue algo mas que un guión. Espero te sirva. Saludos,

Al

[skinner]

Re: Resolver circuito en reg. permanente

Muchas gracias Al, ¿me recomiendas hacer siempre un análisis cualitativo como el tuyo antes de atacar al problema? Desde luego, si debajo de cada problema en el examen me dieran un análisis como el tuyo como "pista", sería coser y cantar.

Un saludo!

[Al2000]

Re: Resolver circuito en reg. permanente

¿Te refieres a comentar la solución? Yo siempre he creido que resolver un problema es mas que simplemente poner unas cuantas fórmulas y cálculos, que en interés de la claridad es conveniente explicar brevemente los supuestos que llevan a la solución.

Saludos,

Al

[skinner]

Re: Resolver circuito en reg. permanente

De acuerdo, seguiré el consejo.

Un saludo

[skinner]

Re: Resolver circuito en reg. permanente

Perdona que pregunte otra vez. Le he estado dando vueltas, no sé por qué haces
$Q2-Q1=Q2(0)-Q1(0)$
en lugar de:
$Q1-Q2=Q1(0)-Q2(0)$
o también:
$Q2+Q1=Q2(0)+Q1(0)$

Muchas gracias

Un saludo!

[Al2000]

Re: Resolver circuito en reg. permanente

Es una suma algebráica. Fíjate en el dibujo que la polaridad de los condensadores hace que la placa negativa del condensador 1 (-Q1) esté conectada con la placa positiva del condensador 2 (+Q2). Es por eso que -Q1 + Q2 = -Q1(0) + Q2(0).

Saludos,

Al

[skinner]

Re: Resolver circuito en reg. permanente

Gracias Al, me servirá mucho para el examen de mañana.

Un saludo amigo

[skinner]

Re: Resolver circuito en reg. permanente

Esta pregunta ME CAYÓ EN EL EXAMEN DE AYER! Te estoy muy agradecido, me puse muy contento por haberlo preguntado.

Un saludo amigo

[Al2000]

Re: Resolver circuito en reg. permanente

Pues mírate en un espejo y agradécetelo a ti mismo. Fue tu preocupación e interés lo que lo hicieron posible.

Saludos,

Al
