valor eficaz de la tension de la fuente

Colapsar
X

  • Filtro
  • Hora
  • Mostrar
Borrar todo
nuevos mensajes

  • Al2000
    ha respondido
    Re: valor eficaz de la tension de la fuente

    Aún con la aclaratoria que te hace arivasm, no creo que el voltaje de la fuente sea de 60 V... a mi me resulta de 53.53 V, aunque podría estar equivocado, por supuesto.

    Saludos,

    Al

    Dejar un comentario:


  • arivasm
    ha respondido
    Re: valor eficaz de la tension de la fuente

    Tienes mal las intensidades: It pues no será [Error LaTeX: Compilación LaTeX fallida] , sino , siendo Z la impedancia de todo el circuito, que deberás encontrar en primer lugar. Igualmente, las demás intensidades no son V / ... puesto que la tensión entre los extremos de esas ramas no es V, sino [Error LaTeX: Compilación LaTeX fallida] . Para hallar V usa que [Error LaTeX: Compilación LaTeX fallida] .

    Dejar un comentario:


  • joseignacio
    ha empezado un hilo Otras carreras valor eficaz de la tension de la fuente

    valor eficaz de la tension de la fuente

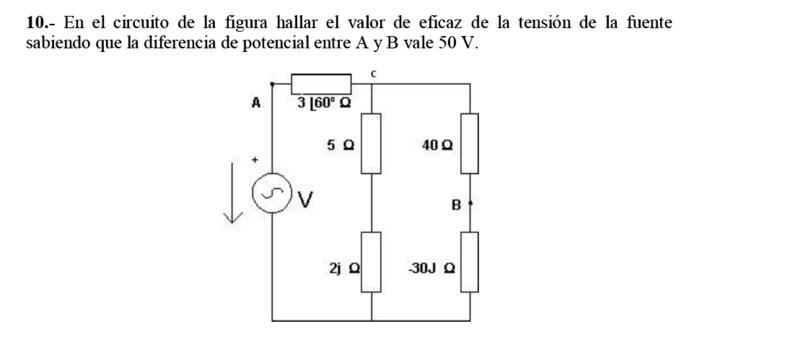

    En el circuito de la figura hallar el valor de eficaz de la tensión de la fuente sabiendo que la diferencia de potencial entre A y B vale 50 V.En el circuito de la figura hallar el valor de eficaz de la tensión de la fuente sabiendo que la diferencia de potencial entre A y B vale 50 V.

    no consigo sacarlo, me sale96.16V y me deberia de salir unos 60V.
    Para hacerlo cojo It ramaA al C ->V/3(60º)
    I1 rama C para abajo V/5+2J
    y I2 rama C B ->V/(40-30j)

    luego hago Uab+Uac=Ucb+Ucd->Uab=Ucb+Ucd-Uac
    multiplico cada uno por su resistencia es decir:
    (40*V/(40-30j))+(5*V/5+2J)-(3(60ºV/3(60º))


    lo hago y me sale Uab=V*0.5198(15.04º)
    lo igualo a 50 -> V*0.5198=50 y me sale que V=96.16v

    que hago mal??

    graciassHaz clic en la imagen para ampliar

Nombre:	Relacion 3(2011-2012).jpg
Vitas:	1
Tamaño:	17,7 KB
ID:	309979
