dados estos dos circuitos ¿tienen la misma frecuencia de resonancia?

Según mis cálculos si pero hago simulaciones con un programa informático y me salen distintas, de ser distintas ¿como puedo calcular cada una? ya que la unica formula que aparece en los libros con su deduccion tanto como para circuitos en serie como para circuitos con los componentes en paralelo es la misma.

[kanoute87]

Re: Frecuencia de resonancia

[QUOTE=cronixoo;115160]

Para calcular la frecuencia de resonancia, es necesario que las impedancias debidas a las bobinas y condensadores se anulen entre si.
Por ejemplo, partiendo del primer circuito, tenemos una conexion en serie de una bobina, un condensador y una resistencia. La impedancia equivalente es:
Z = R + j2*pi*f*L - j/(2*pi*f*C).
Como he indicado, es necesario que las impedancias debidas al condensador y la bobina se anulen,
j2*pi*f*L - j/(2*pi*f*C) = 0
despejando f, consigues la expresión para la frecuencia de resonancia.

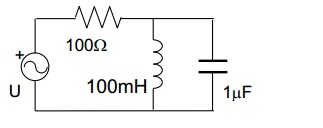

Analogamente, el segundo circuito muestra una resistencia conectada en serie con una conexion en paralelo de una bobina y un condensador. La impedancia equivalente es:
Z = R + 1/(j2*pi*f*C -j/2*pi*f*L). Imponiendo que las impedancias de la bobina y el condensador se anulen entre si, obtendrás una expresión para la frecuencia de resonancia, que coincidirá con la del caso anterior.

Otra cosa muy distinta es el comportamiento que muestra el circuito a distintas frecuencias, y por eso quizás obtienes cosas diferentes.
¿Me he explicado bien?

[cronixoo]

Re: Frecuencia de resonancia

Entonces podemos decir que la frecuencia de resonancia en un circuito RLC es independiente de como estén colocados los compenentes, siendo esta frecuencia siempre
