El problema es el siguiente:
En el circuito de la figura se pide: (1) Intensidades en cada uno deiii
los tramos del circuito; (2) Potencias suministradas por cada uno de los
generadores; (3) Potencias disipadas en cada elemento del circuito. (4)
Potencias reactivas de cada generador. (5) Potencias reactivas en cada
elemento del circuito y su comprobación. (6) Determinar el valor de la
f.e.m. que ha de tener el generador 1 para que no circule corriente por
el generador 2.

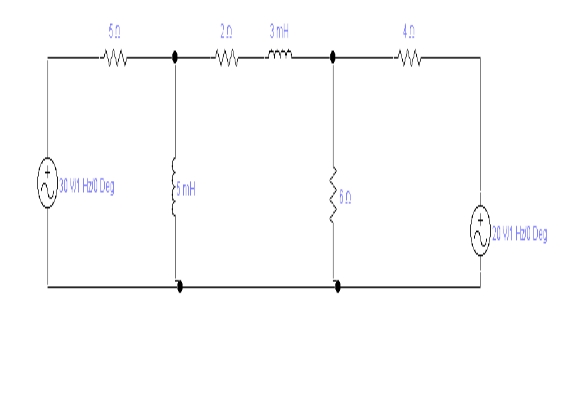

El circuito es este:
En las bobinas el valor esta en j (lo he puesto en Henrios porque no se modificarlo en el Electronic Worckbench),
La frecuencia no nos la dicen (supongo que será la misma para los dos generadores).
El ángulo de desfase en los dos generadores es 0.
Mi pregunta es:
Cuando lo resuelvo por el método de mallas ¿como sumo las diferencias de potencial de cada malla? ¿haciendo la suma vectorial? si lo hago así, me queda un sistema de ecuaciones con raíces y potencias.
Los ejemplos que encuentro son más sencillos y ninguno se parece a este.
Gracias de antemano
En el circuito de la figura se pide: (1) Intensidades en cada uno deiii
los tramos del circuito; (2) Potencias suministradas por cada uno de los
generadores; (3) Potencias disipadas en cada elemento del circuito. (4)
Potencias reactivas de cada generador. (5) Potencias reactivas en cada
elemento del circuito y su comprobación. (6) Determinar el valor de la
f.e.m. que ha de tener el generador 1 para que no circule corriente por
el generador 2.
El circuito es este:
En las bobinas el valor esta en j (lo he puesto en Henrios porque no se modificarlo en el Electronic Worckbench),
La frecuencia no nos la dicen (supongo que será la misma para los dos generadores).
El ángulo de desfase en los dos generadores es 0.
Mi pregunta es:
Cuando lo resuelvo por el método de mallas ¿como sumo las diferencias de potencial de cada malla? ¿haciendo la suma vectorial? si lo hago así, me queda un sistema de ecuaciones con raíces y potencias.
Los ejemplos que encuentro son más sencillos y ninguno se parece a este.
Gracias de antemano
