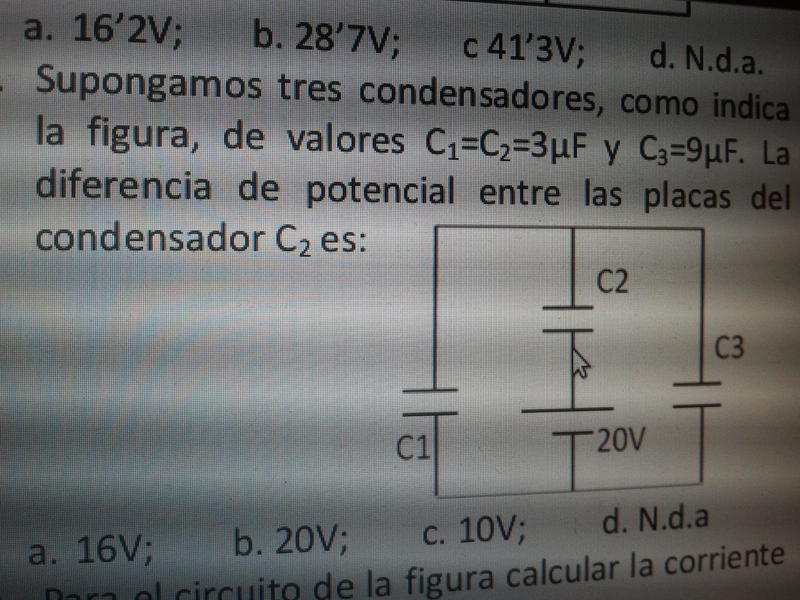

os adjunto la imágen de un ejercicio que tengo pero no se como se resuelve, estoy un poco perdido en cuanto a condensadores, si me podéis dar una pequeña explicación del por qué os lo agradecería mucho.
Archivos adjuntos
-
-
Re: diferencia de potencial entre placas
- Calcula la capacidad equivalente (si no lo ves claro, los condensadores C1 y C3 están en paralelo y éstos a su vez están en serie con C2).
- Determina la carga en el condensador equivalente, que será la misma del condensador C2 por ser una conexión en serie.
- Determina el voltaje en C2.
Saludos,
AlDon't wrestle with a pig in the mud. You'll both get dirty, but the pig will enjoy it. - Parafraseando a George Bernard Shaw -
Re: diferencia de potencial entre placas
gracias por la explicación, hallando la capacidad equivalente entre los condensadores obtengo 2,4 nanofaradios y como Q=VC me queda que Q=20 x 2,4=48, de lo que puedo despejar el valor del potencian el C2=3 nanofaradios, V=48/3=16.Comentario
-
Re: diferencia de potencial entre placas
Eso es correcto... no olvides poner unidades a los resultados en tu respuesta final.
Saludos,
AlDon't wrestle with a pig in the mud. You'll both get dirty, but the pig will enjoy it. - Parafraseando a George Bernard ShawComentario
