2o ciclo Calculos de capacidad equivalente, carga electrica en circuito basico.

[michernand]

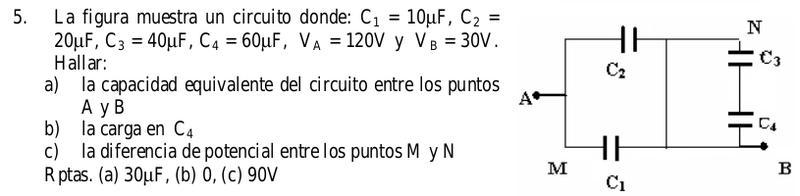

Estimados, estoy tratando de resolver este ejercicio, alguien me podría orientar y si es posible facilitarme los pasos.

[Al2000]

Re: Calculos de capacidad equivalente, carga electrica en circuito basico.

C3 y C4 no forman parte del circuito (sus extremos están cortocircuitados). Entonces:

a) Cab = C1 + C2 (dos condensadores en paralelo)

b) Cero (C4 no está en el circuito)

c) M = A, N = B, VMN = VAB = 90 V

Saludos,

Al

[michernand]

Re: Calculos de capacidad equivalente, carga electrica en circuito basico.

Gracias, eso del corto no me estaba causando problemas con el análisis.

Gracias y Saludos
