Otras carreras dibujar escalon

[LauraLopez]

Dibuje la tension $\dst v(t)= 3 u(-t) + 3 u(t+2) + 2 u(t) - 2 u(t-4)$

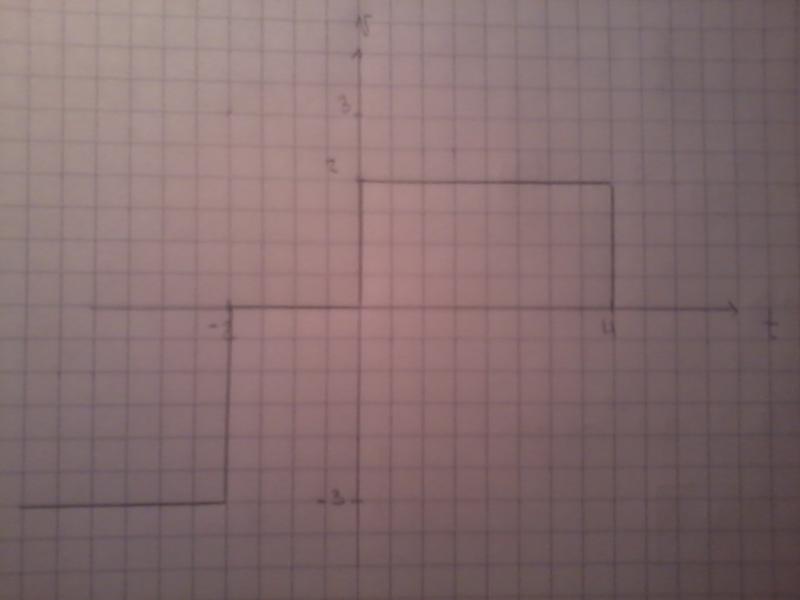

Mi dibujo es :

Esta bien?

Gracias

[arivasm]

Re: dibujar escalon

¿u(t) es la función escalón?, es decir, u(t)=0 si t<0 y u(t)=1 si t>0. Si es así, creo que tu dibujo no es correcto. Mi consejo sería que vayas dibujando una por una. Es decir, primero pinta 3u(-t), luego 3u(t+2), luego 3u(-t)+3u(t+2), luego 2u(t), luego 3u(-t)+3u(t+2)+2u(t), etc.

[LauraLopez]

Re: dibujar escalon

si es la escalon y eso mismo intente hacer.....que hice mal? todos los tramos estan mal?

[Al2000]

Re: dibujar escalon

Empezando con que la función nunca es negativa...

[LauraLopez]

Re: dibujar escalon

porque no es negativa?

si tengo que u(-t) es el escalon unitario invertido donde vale 1 si t<0 y vale 0 si t > 0

O sea el primer termino vale -3 para los t<0 por eso comence dibujando desde los negativos hasta llegar a t= -2 donde la funcion ahora sube 3 valores y por eso la continuo en v=0 y asi siguiendo.....que hago mal? como es la forma de hacerlo entonces?

[arivasm]

Re: dibujar escalon

u(-t) sería justamente la reflexión horizontal, es decir, u(-t)=1 si t<0 y u(-t)=0 si t>0. Es decir, es un escalón de bajada, pero que empieza en 1, no es negativo.

- - - Actualizado - - -

El primer término vale 3 para t<0, y 0 para t>0

[LauraLopez]

Re: dibujar escalon

no enteidno....como es que vale 3 positivo? si para t>0 decimos que vale cero?

- - - Actualizado - - -

perdon acabo de ver un error mio de tipeo en el enunciado yo puse :

$\dst v(t) = 3 u(-t) + ....$

en realidad es :

$\dst v(t) = - 3 u(-t) + ....$

Copie mal al escribir el enunciado aca.... o sea esta ultima con el signo menos es la forma correcta del enunciado y eso fue lo que intente reflejar en mi imagen, aclarado esto tengo bien el ejercicio?

[arivasm]

Re: dibujar escalon

Así sí
