1r ciclo Circuito de condensadores

30/05/2013, 16:31:59

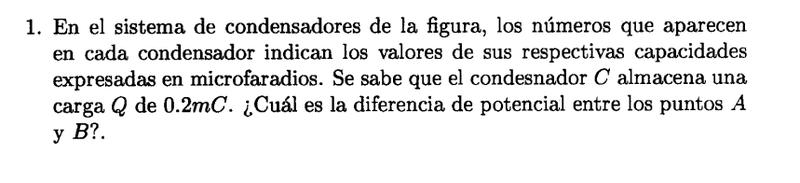

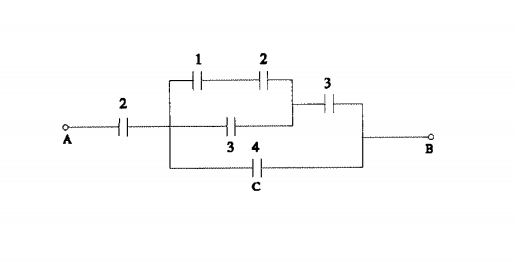

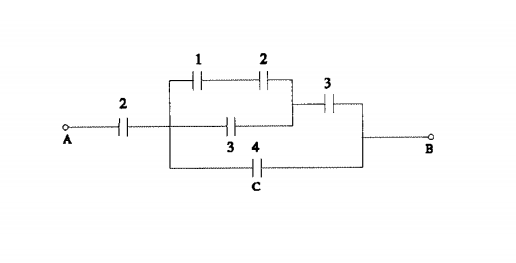

Hola, tengo el siguiente ejercicio que no sé como resolver.

¿Alguien puede echarme una mano?

No sé resolver ejercicios de circuitos con condensadores

Un saludo!

'Como físico, no temo a la muerte, temo al tiempo.'
'Bene curris, sed extra vium.'
'Per aspera ad astra.'
Etiquetas: capacidad equivalente, condensador, electromagnetismo
Al2000

Agujero negro

Registro: feb 2010

Mensajes: 6073
- Compartir
- Tweet
#2

30/05/2013, 16:41:56

Re: Circuito de condensadores

La carga de C te da su voltaje. Reduce los condensadores que están arriba de C a un solo condensador equivalente y determina la carga que almacenan. Entonces la carga en el primer condensador será igual a la carga total en todo el resto de los condensadores, puesto que están conectados en serie. Determina el voltaje en el primer condensador y súmalo de C.

Saludos,

Al

Don't wrestle with a pig in the mud. You'll both get dirty, but the pig will enjoy it. - Parafraseando a George Bernard Shaw
