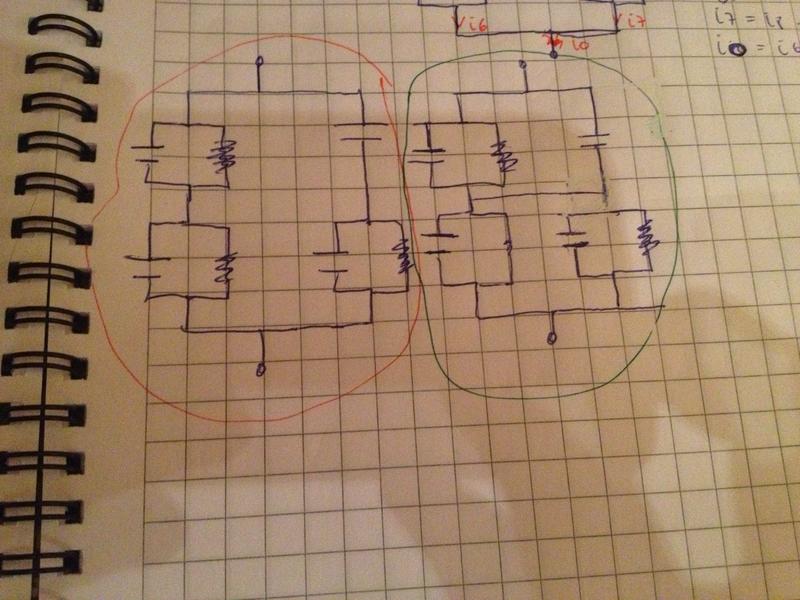

Hola, quisiera preguntar si estos dos circuitos que dibujé son equivalentes (encerrados con rojo y verde):

Sólo tienen condensadores y resistencias

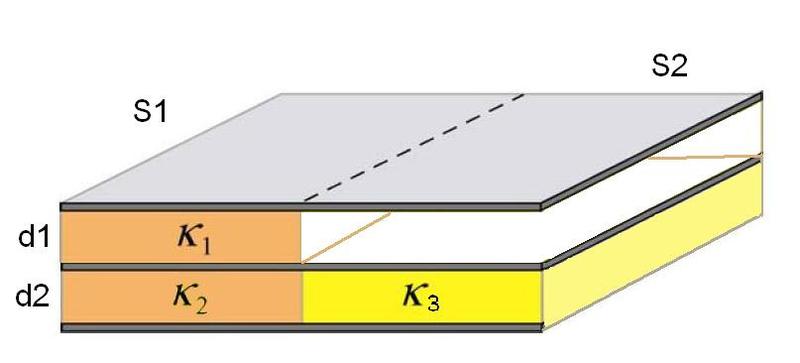

Y además si es que son una buena representación de este otro dibujo:


Ojalá me puedan ayudar

[Al2000]

Re: Circuito electrico

No, no son equivalentes y el circuito encerrado en verde es un buen modelo de la situación, el rojo no.

Saludos,

Al

PD. Asumo que el condensador inferior izquierdo también tiene una resistencia en paralelo y no un cortocircuito como pareciera en el dibujo (en verde).

[ferne17]

Re: Circuito electrico

Podrías explicarme porque esta diferencia?
Me imagino que es porque se reparten las corrientes?

EDITADO:

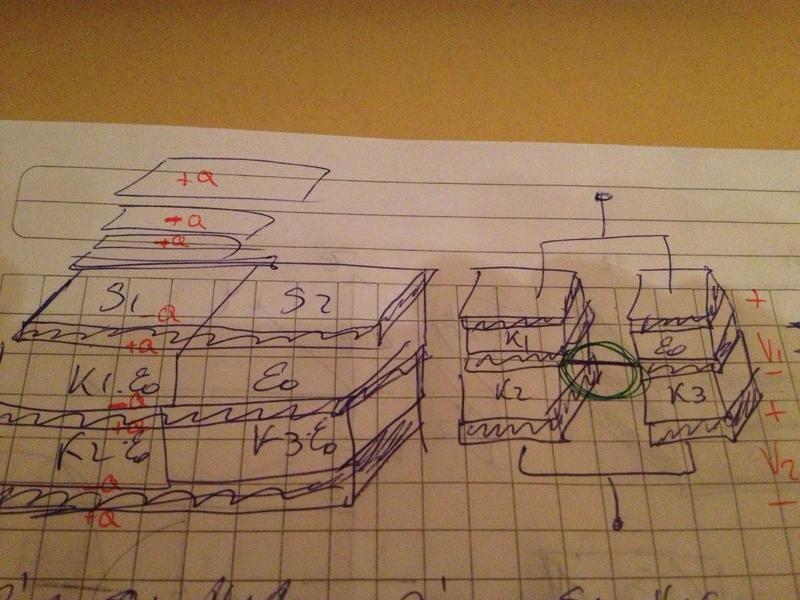

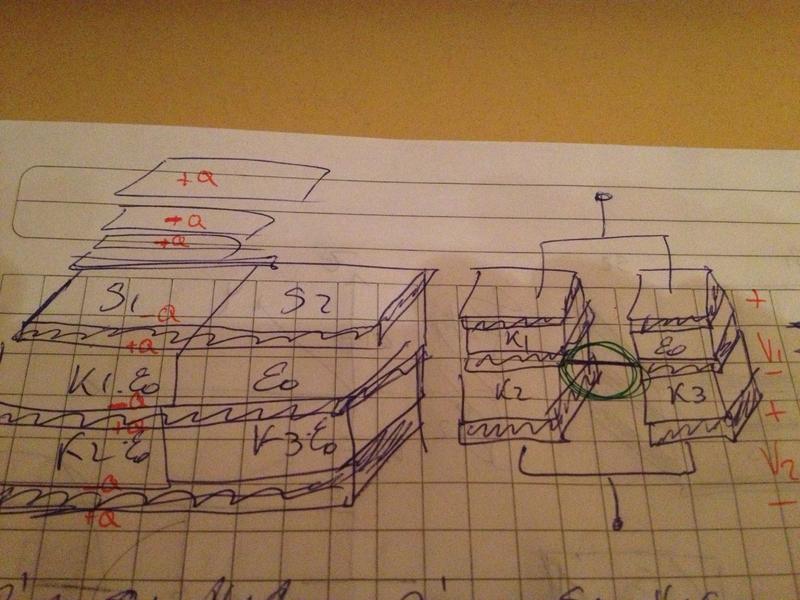

O será porque sino el circuito haría referencia a este dibujo pero sin el cable encerrado en verde:

[Al2000]

Re: Circuito electrico

La lámina metálica intermedia es una superficie equipotencial y estaría correctamente representada por el cable que pones encerrado en verde. Nota que las láminas superior e inferior también son superficies equipotenciales y eso se corresponde en el circuito modelo con el hecho de que están interconectadas.
