  • Otras carreras estado estacionario y fasor

    Dibuje el fasor y encuentre los valores de estado estacionario.

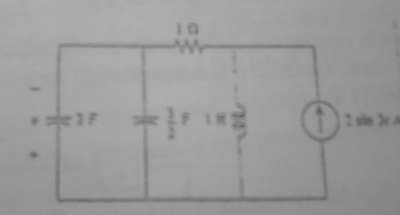

    El capacitor de la izquierda vale 3 F y tiene indicada una v donde el signo + esta abajo y el signo - esta arriba, el siguiente capacitor vale 3/2 F , la resistencia vale 1 ohm y la inductancia vale 1 H, la fuente vale A

    Bueno primero paso el circuito a uno de fasores donde :

    la fuente vale

    la inductancia j3.

    el capacitor de la derecha -

    y el capacitor de la izquierda

    Los 2 capacitores estan en paralelo entonces :



    entonces

    Luego esto esta en serie con la resistencia de 1 ohm entonces


    Aca al hacer esto ya la diferencia de potencial no es mas V sino que ahora es una

    y esta Z_1 esta en paralelo con la inductancia asi que tengo que :



    Entonces

    Estoy haciendo bien? porque me da resultados muy raros...

    En caso de que este bien pasado a polar queda



    ENcuentran errores?

    Mas alla de eso aca encuentro V_1 ahora como hago para encontrar V ?

    Gracias
    Archivos adjuntos
    Última edición por LauraLopez; 02/06/2013, 19:56:39.

  • #2
    Re: estado estacionario y fasor

    Haz exactamente lo mismo que harías en un circuito de CC con resistencias. Por ejemplo, puedes determinar la intensidad que circula por la Z_1, teniendo en cuenta que soporta una tensión V_1: . Como esa intensidad es la que circula por el equivalente de los dos condensadores, y la tensión que te piden es la que corresponde a ese condensador equivalente, entonces la respuesta es
