Otras carreras dibujar impedancias

[LauraLopez]

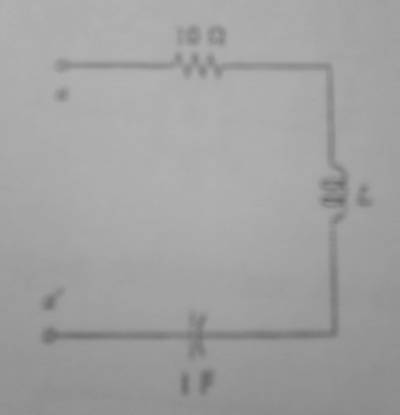

Dibuje las impedancias de los 3 elementos en un diagrama de fasores.¿Que valor debe tener L si la magnitud de toda la impedancia es $\dst \left\vert{} Z\right\vert{} = 14 \Omega$ ? Supongo w= 10 rad/seg


Bueno tengo que la impedancia total por estar todo en serie es :

$\dst Z = 10 + j (10 L - 0,1)$

y ademas se que el modulo de Z vale 14 entonces

$\dst \sqrt{10^2 + {(10L - 0,1)}^{2 }} = 14$

Entonces de aca resuelto y obtengo que

$\dst L_1 = -0,97$

$\dst L_2 = 0,99$

donde supongo que me debo quedar con la inductancia positiva no?

Finalmente entonces tendria que hacer el grafico donde dibujo sobre el eje real la impedancia de 10ohm, sobre el eje imaginario positivo la impedancia que vale 9.9j y sobre el eje imaginario negativo la que valdria -0,1j

Esta bien ??

Gracias

[arivasm]

Re: dibujar impedancias

Correcto. Ponle a L su unidad, H.

[LauraLopez]

Re: dibujar impedancias

porque en este esta bien que los dibuje asi los 3 fasores partiendo desde el origen y en cambio en el otro hilo de dibujar fasores me dijiste que debo dibujarlos uno a continuacion del otro?

[arivasm]

Re: dibujar impedancias

Aquí no te piden que los sumes. Sólo que los dibujes.
