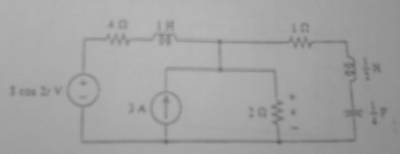

Encuentre la tension de estado estacionario v.
Bueno creo que conviene hacerlo pos superposicion.
La fuente de tension de la izquierda vale y la fuente de corriente vale 3 A
Recorriendo la malla grande partiendo de la fuente en sentido horario hay una resistencia de 4 ohm, luego una inductancia de 1 H luego la resistencia de 1 ohm, una inductancia de 1/2 H y un capacitor de 1/4 F. Finalmente la resistencia donde se marca el +v- que debo encontrar vale 2 ohm.
Primero elimino la fuente de voltaje reemplazandola por un circuito cerrado. En este nuevo circuito reemplazo las inductancias por circuitos cerrados y el capacitor por un circuito abierto. Observo que la resistencia de 3 ohm me queda aislada del circuito no? O sea el circuito se me reduce a la fuente de corriente y la resistencia de 2 ohm y la resistencia de 4 ohm,y las mismas estan en paralelo entre si, esta bien esto que digo?
De ser asi tengo que
Entonces obtengo que v= 4 V
Bueno la otra parte del ejercicio seria eliminar la fuente de corriente y pasar el circuito a fasores.
Al hacer esto tengo que el circuito me queda dividido en 2 mallas, donde en el medio quedaria la impedancia de 2 ohm.
En la malla izquierda la resistencia de 4 ohm y la inductancia de 1 H estarian en serie asi que la impedancia equivalmente es : .
Luego en la malla derecha lo que era la resistencia de 1 ohm, la inductancia de 1/ H y el capacitor estan los 3 en serie no? asi que la impedancia equivalmente a esto seria :
Luego la impedancia del medio que vale 2 ohm con esta impedancia que llame Z_2 estarian en paralelo entre si no?
La impedancia equivalmente que llamo Z_3 ( hago las cuentas) y vale :
Asi que finalmente me queda un circuito formado por la fuente de y en serie la impedancia Z_1 y Z_3.
Planteo KVL y OHM para impedancias y obtengo el valor de V que luego paso a dominio temporal para sumar con la solucion anterior.
Estaria bien resuelto?
Gracias
Bueno creo que conviene hacerlo pos superposicion.
La fuente de tension de la izquierda vale y la fuente de corriente vale 3 A
Recorriendo la malla grande partiendo de la fuente en sentido horario hay una resistencia de 4 ohm, luego una inductancia de 1 H luego la resistencia de 1 ohm, una inductancia de 1/2 H y un capacitor de 1/4 F. Finalmente la resistencia donde se marca el +v- que debo encontrar vale 2 ohm.
Primero elimino la fuente de voltaje reemplazandola por un circuito cerrado. En este nuevo circuito reemplazo las inductancias por circuitos cerrados y el capacitor por un circuito abierto. Observo que la resistencia de 3 ohm me queda aislada del circuito no? O sea el circuito se me reduce a la fuente de corriente y la resistencia de 2 ohm y la resistencia de 4 ohm,y las mismas estan en paralelo entre si, esta bien esto que digo?
De ser asi tengo que
Entonces obtengo que v= 4 V
Bueno la otra parte del ejercicio seria eliminar la fuente de corriente y pasar el circuito a fasores.
Al hacer esto tengo que el circuito me queda dividido en 2 mallas, donde en el medio quedaria la impedancia de 2 ohm.
En la malla izquierda la resistencia de 4 ohm y la inductancia de 1 H estarian en serie asi que la impedancia equivalmente es : .
Luego en la malla derecha lo que era la resistencia de 1 ohm, la inductancia de 1/ H y el capacitor estan los 3 en serie no? asi que la impedancia equivalmente a esto seria :
Luego la impedancia del medio que vale 2 ohm con esta impedancia que llame Z_2 estarian en paralelo entre si no?
La impedancia equivalmente que llamo Z_3 ( hago las cuentas) y vale :
Asi que finalmente me queda un circuito formado por la fuente de y en serie la impedancia Z_1 y Z_3.
Planteo KVL y OHM para impedancias y obtengo el valor de V que luego paso a dominio temporal para sumar con la solucion anterior.
Estaria bien resuelto?
Gracias
