Secundaria Potencia disipada

[fly]

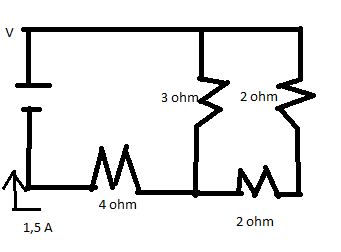

¿Cuál es la potencia disipada por el circuito de la figura?



En este ejercicio primero reduzco el circuito las resistencias en serie 2ohm y 2 ohm, luego las sumo con los 3 ohm por estar en paralelo, luego llego a un circuito en serie con la resistencia 4 ohm, ahi saco el voltaje por ley de ohm y ocupo los 1,5 A que me da el ejercicio, pero no me da el resultado que es 90/7 W.

Se agradece cualquier acotación...

[Al2000]

Re: Potencia disipada

La resistencia equivalente de esa broma es $4 + \left(\frac 1 3 + \frac 1 {2 + 2}\right)^{-1} = \frac {40} 7\,\mathrm{ \Omega }$. La potencia será $\left(\frac 3 2\,\mathrm{A}\right)^2 \left(\frac {40} 7\,\mathrm{ \Omega }\right) = \frac {90} 7\,\mathrm{W}$.

Saludos,

Al
