Otras carreras Division de corriente

[Greko]

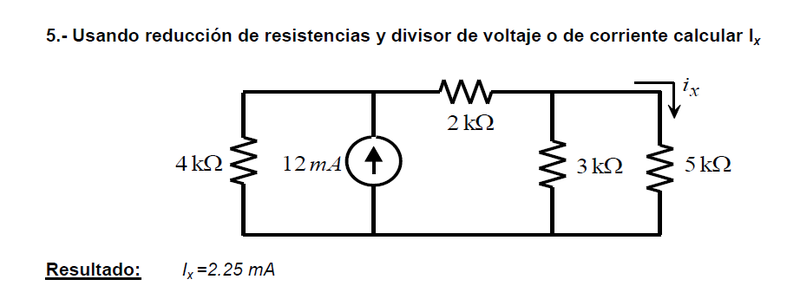

Hola. Tengo problemas con este circuito y no se como llegar al resultado. Espero que alguien me pueda ayudar y explicar.



He reducido y aplicado el divisor de corriente pero no obtengo ese resultado.

[Al2000]

Re: Division de corriente

- La resistencia en la rama de la derecha vale $\dst 2 + \frac {3 \times 5}{3 + 5} = 2 + \frac {15} 8 = \frac {31} 8\,\mathrm{k \Omega }$.

- La resistencia total vale $\dst \frac {4 \times 31/8}{4 + 31/8} = \frac {124}{63}\,\mathrm{k \Omega }$

- La corriente en la rama de la derecha vale $\dst (12\,\mathrm{mA}) \left(\frac {124/63}{31/8}\right) = \frac {128}{21}\,\mathrm{mA}$

- La corriente pedida vale $\dst I_x = \left(\frac {128}{21}\,\mathrm{mA}\right) \left(\frac {15/8} 5\right) = \frac {16} 7\,\mathrm{mA} \approx 2.2857\,\mathrm{mA}$

Saludos,

Al
