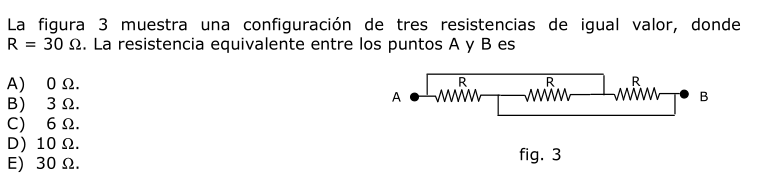

Algunos tips para lograr "ver" y resolver ejercicios de este tipo, me refiero a cuando ponen el circuito de esta forma, en horizontal, no tengo idea como "se visualizan"
Gracias.
-
Algunos tips para lograr "ver" y resolver ejercicios de este tipo, me refiero a cuando ponen el circuito de esta forma, en horizontal, no tengo idea como "se visualizan"
Gracias. -
Re: Resistencia equivalente en esquema horizontal
Trata de no dejarte engañar por el dibujo mañoso, las tres resistencias están conectadas en paralelo entre A y B:
Saludos,
AlDon't wrestle with a pig in the mud. You'll both get dirty, but the pig will enjoy it. - Parafraseando a George Bernard Shaw -
Re: Resistencia equivalente en esquema horizontal
que dicen esos puntos ennegrecidos?Escrito por Al2000 Ver mensaje
aun no puedo "verlo"
saludos.Comentario
-
Re: Resistencia equivalente en esquema horizontal
Los puntos ennegrecidos se ponen así simulando dos bornes (como si fueran los bornes de una batería, es decir, *los polos*)'Como físico, no temo a la muerte, temo al tiempo.'
'Bene curris, sed extra vium.'
'Per aspera ad astra.'Comentario
