1r ciclo Hallar Voltaje de Fuente independiente, mediante Norton

[Efemeral]

PD: La fuente que tiene por valor "2IB", es una fuente de voltaje controlada por corriente.

Buenas amigos tardes, tengo varias dudas en este circuito. En este circuito me piden hallar el Voltaje de la Fuente INDEPENDIENTE, "VF", para ello debo aplicar el modelo de NORTON. Sabiendo que la POTENCIA disipada por la resistencia de 4 OHM, es P=1421.29W Pero me suscitan varias dudas.

a.) La CARGA (es decir, lo que se le conecta al circuito) en el modelo de NORTON es la FUENTE "VF" que voy a hallar o la resistencia de 4 de la cual conozco su POTENCIA.

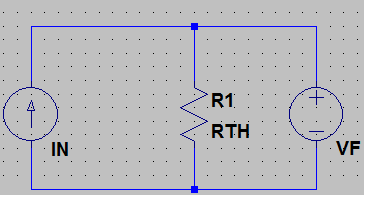

b.) Si la CARGA que conecto al modelo de NORTON, es la FUENTE "VF" me queda el siguiente circuito:



Asumiendo que que ya conozco el valor de "IN" y "RTH". Como haría para encontrar "VF"? (Usaría el valor de la POTENCIA de la resistencia de 4 OHM que me dan?).

De antemano muchas gracias y un abrazo.

[Marce_]

Re: Hallar Voltaje de Fuente independiente, mediante Norton

Hola!,

El enunciado sería "Halle el valor de $\dst V_F$, sabiendo que la potencia disipada en $\dst R_2$ es P", o lo anterior agregandole "mediante el modelo de Norton"?.

Sobre tus dudas:

a) Depende sobre que puntos quieras realizar el equivalente de Norton. A simple vista, con el dato de la potencia en $\dst R_2$, podés conocer $\dst I_B$. Con esto, ya conocerías la tensión de la fuente controlada.

b) Si al modelo de Norton (que es equivalente al de thevenin solo con una transformación de fuentes en el medio) le conectas $\dst V_F$, -si no me equivoco-, no vas a poder conocer el valor de la misma a no ser que tengas algún dato adicional sobre $\dst V_F$ en función de los parámetros del circuito.

Comentanos que querés hacer y cuál sería tu idea, y el enunciado propiamente dicho asi te podemos ayudar mejor.

Un abrazo.-
