1r ciclo Duda sobre ejercicio

[pat]

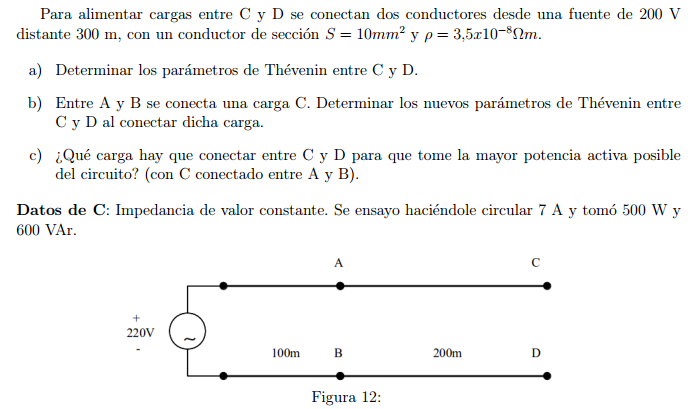

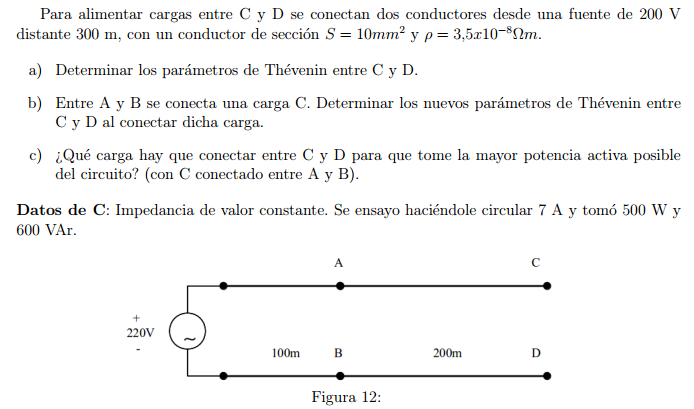

Para la primera parte no tengo dudas, pero si en la segunda y tercera parte. Gracias

[Marce_]

Re: Duda sobre ejercicio

Hola pat!

Para la segunda parte, si se conecta una carga C entre A y B, cambia la topología del circuito. Al calcular $\dst Z_{TH}$, pasivando el generador, te van a quedar los dos conductores de 100m en serie, en paralelos con la carga, para que luego todo ese conjunto quede en serie con los conductores de 200m.

Para la tercera parte, te acordas del triángulo de potencias? $\dst S[VA] = P[W] + jQ[VAR] = VI^*$. Tenés la corriente (por lo tanto tambien su conjugada), y podés despejar el fasor tensión para luego conocer la impedancia. Luego en C-D, bastará con conectar en su carga el conjugado de la impedancia de Thevenin, tal como lo indica el teorema de máxima trasferencia de potencia.

Un abrazo.-

PD: Por supuesto que para la segunda parte, tambien cambiará $\dst V_{TH}=V_{CD}$. Habrá que plantear mallas para encontrarla.
