2o ciclo teorema de Thevenin con fuente de corriente dependiente (Ayuda)

[Alberto7]

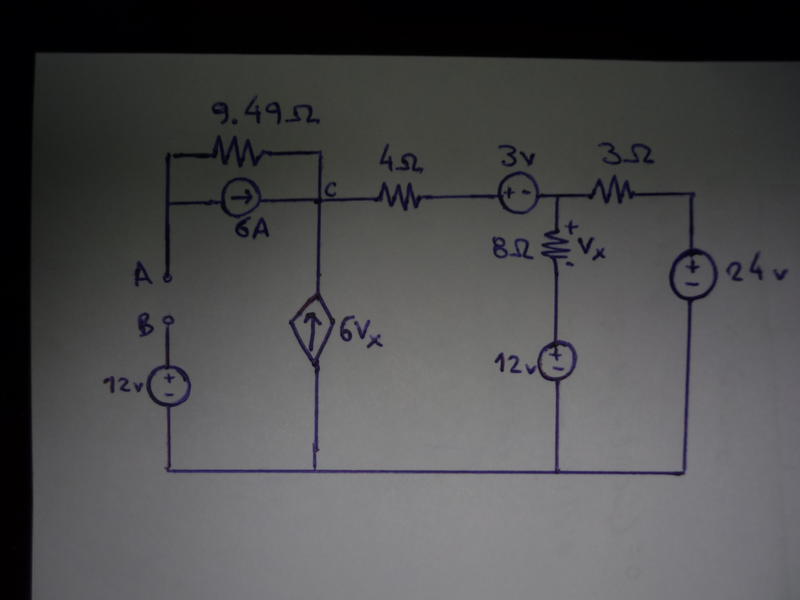

Buenas con todos, lo que pasa es que tengo este circuito y me piden calcular el equivalente thevenin (voltaje y resistencia)
cuando quiero calcular el voltaje de thevenin nose entre que nodos esta el voltaje de thevenin si entre el A y B o el C y B como lo harian?

[Marce_]

Re: teorema de Thevenin con fuente de corriente dependiente (Ayuda)

Hola Alberto!, bienvenido.


Si a mi me dieran el circuito en cuestión y la consigna fuera "calcule el equivalente de Thevenin", lo haría entre los puntos A y B, ya que ahí el circuito se encuentra abierto. La letra "C" bien pudo haber sido utilizada para simbolizar un nodo, pero en caso de querer asignarles una letra, les faltó nombrar un nodo más (el que se encuentra en el borne negativo de la fuente de tensión de 3v).


También se le pudo haber escapado (o no) a la persona que realizó el enunciado el hecho de hacer notar que entre A y C se puede realizar una transformación de fuentes, de forma tal que sea mucho más sencillo plantear mallas y encontrar $\dst V_{AB}=V_{TH}$.


Si tenés alguna duda sobre la resolución, no dudes en volver a consultar.


Un abrazo.-
