Otras carreras Circuito RLC Paralelo

[XaviPacheco]

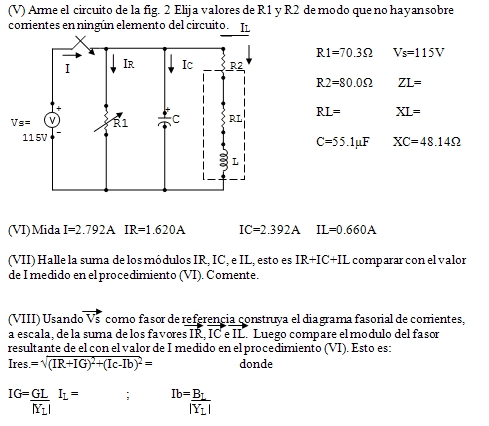

No tomar en cuenta el interruptor.
Saludos. Estuve tomando algunos datos del circuito de la imagen, pero aún no comprendo como continuar, necesito calcular a RL, XL y ZL.
Con el uso del vatímetro tomé la medida en la bobina y resultó 10W.
Necesito saber si con los datos que conseguí puedo continuar o me faltan.
Agradezco la ayuda.

[Marce_]

Re: Circuito RLC Paralelo

Hola Xavi,

Si no tenés la frecuencia de la fuente, la podés sacar con $\dst I_{C}$.

$$\frac{ |V|}{|I_{c}|}=|Z_{c}| \quad , \quad |Z_{c}|= \frac{1}{\omega C}$$

Con la medición de la potencia activa en la bobina tenés el valor de $\dst R_{L}$:

$$P=|I_{L}|^{2}R_{L}$$

El valor de $\dst |Z_{R2L}|$ lo tenés y es igual a $\dst \frac{|V|}{|I_{L}|}$. Luego:

$$|Z_{R2L}|= \sqrt {R_{2}^{2} + Z_{L}^{2}}$$

Y por último:

$$|Z_{L}|= \sqrt {R_{L}^{2} + X_{L}^{2}}$$

Un abrazo.-

[XaviPacheco]

Re: Circuito RLC Paralelo

¿Conoces una forma de calcular la inductancia L de la bobina si no está especificada?

[Turing]

Re: Circuito RLC Paralelo

Hola Xavi,

una vez has calculado la frecuencia de la fuente, puedes calcular la inductancia L utilizando la corriente que pasa por esta de la misma manera que Marce te ha especificado arriba.

Un saludo.

[harry]

Re: Circuito RLC Paralelo

Hola Xavi
Si ya tienes el valor de la reactancia inductiva puedes hallar el valor de L dividiendo el valor de xL entre la frecuencia cíclica.

Si no tienes xL puedes tratar de hallarla como indicó Marce
