Otras carreras Circuito Rectificador

[XaviPacheco]

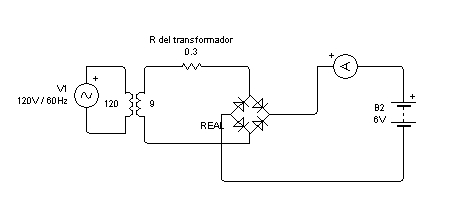

Saludos, en el circuito mostrado más abajo se presenta un rectificador de onda completa para cargar una batería de 6V. Asumir diodos reales y que Ri en el secundario del transformador es de 0.3ohm. Agradezco que alguien me ayude a conseguir el valor y la gráfica de i(t) (la corriente por la batería), así como determinar la lectura del amperímetro (Idc) y hallar el tiempo en que se carga la batería si su carga máxima es de 250A-h.



Ya los valores los encontré pero necesito saber si están bien. Solo pido que me orienten para luego yo seguir resolviendo. Gracias.

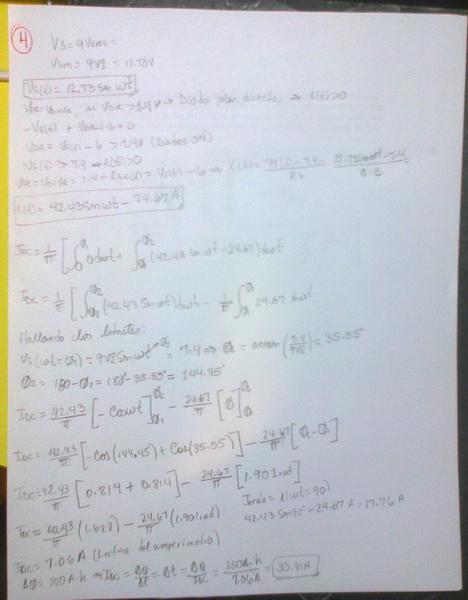

Esto es lo que he hecho:

[Marce_]

Re: Circuito Rectificador

Hola Xavi,

La verdad es que no logro ver casi nada de tu resolución. Lo que sí veo es que para averiguar el equivalente de la corriente en continua, los intervalos de integración son ángulos, y los diferenciales son $\dst dwt$. De hecho para averiguar el valor medio deberías integrar entre 0 y $\pi$ la expresión de la corriente respecto al tiempo.

Si pudieras pasar la solución a $\LaTeX$ o sacarle una foto pero en tinta, quizás te pueda ser de más ayuda.

Un abrazo.-
