Cuando existe una corriente de conducción o ya sea una corriente de desplazamiento

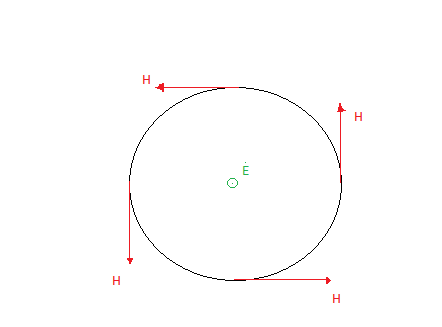

sabemos que hay una circulación de un campo magnético en la periferia de la superfice que es atrabesada ya sea por o por la variación temporal de
De manera que si posicionamos una brujula en cualquier parte del circulo negro, mediremos campo. Lo mismo es aplicable para el campo eléctrico. Ya que cuando existe una variación de un campo magnético en una superficie en su periferie podemos medir un campo eléctrico y este se encuentra en todo el circulo.
El problema que tengo es que cuando analizamos una onda EM plana en el espacio vacio, no existe carga por lo que y el campo en alguna dirección tiene que ser cero y es en la dirección de desplazamiento. ya que

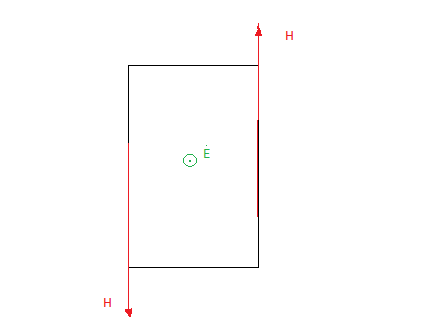

Entonces el gráfico que adjunté anteriormente no es aplicable a una onda EM y pasaría a ser:
Fijarse que a los lados menores del rectángulo no hay campo H, por que si lo hubiera entonces habría campo en la dirección del desplazamiento. ¿Por qué es esto? , es decir, ¿porque cuando había una variación del flujo electrico, como en el dieléctrico de un capacitor podemos medir el campo H a lo largo de todo el recorrido (comprobado poniendo una brujula en cualquier posición de la periferie) y cuando hablamos de una onda EM no?
Espero que me puedan responder. Saludos.
