  • 1r ciclo Ayuda circuitos

    Buenoas noches, necesitaría que me echaráis una mano con el siguiente ejercicio.
    Soy consciente de que es sencillo pero ando un poco perdido en circuitos. Gracias de antemano:

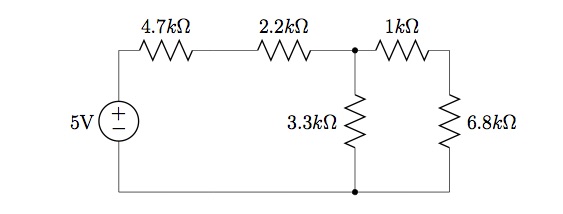

    Considere el siguiente circuito:

    Haz clic en la imagen para ampliar

Nombre:	Circ1.jpg
Vitas:	1
Tamaño:	19,9 KB
ID:	311863
    Calcule:

    1. El valor de todas las corrientes que atraviesan cada una de las resistencias.

    2. El valor de todas las tensiones que caen en cada una de las resistencias.

  • #2
    Re: Ayuda circuitos

    - Reduce todas las resistencias a una sola equivalente de 9.22 k y determina la corriente I = 5 V/9.22 k = 0.54 mA.

    - Con la corriente total ya conocida, puedes ir calculando las caídas te tensión en las dos primeras resistencias y en la combinación en paralelo: 2.54 V, 1.19 V y 1.25 V, respectivamente.

    - Con la caída de tensión en la combinación en paralelo, puedes calcular la corriente en cada rama: 0.38 mA y 0.16 mA, respectivamente.

    - Finalmente, con la corriente en la rama extremo derecha, puedes determinar la caída de tensión en cada resistencia: 0.16 V y 1.09 V, respectivamente.

    Nota que los cálculos los hice con una calculadora de mano usando dos decimales mientras te escribía esta respuesta. Debido a los errores de redondeo, algunas sumas de comprobación no cuadran exactamente (por ejemplo, las tres primeras caídas de tensión deberían sumar 5 V, pero suman 4.98 V).

    Saludos,
