Divulgación Divisor de corriente

[Omar2014]

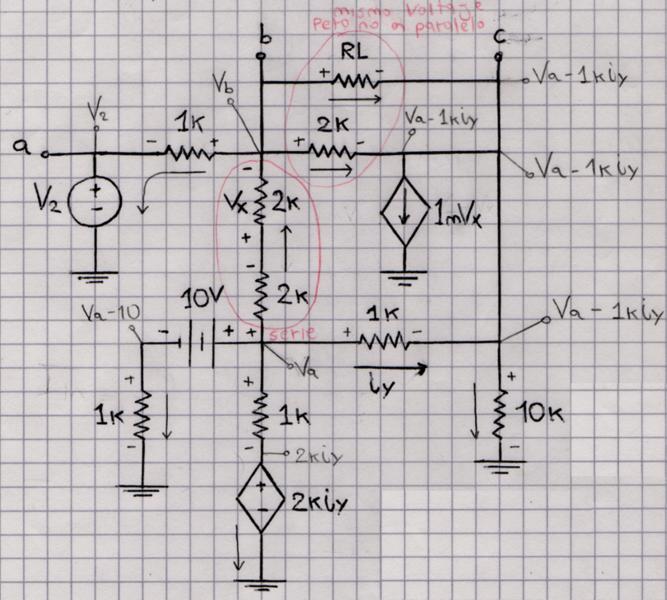

Hola buenas noches, tengo en estos momentos una duda ¿hay algún divisor de corriente en este circuito?



He analizado el circuito y como tal no encuentro resistencias en paralelo pero hay dos resistencias que tienen el mismo voltaje entre los nodos $b$ y $c$ asi que creo que un divisor podría ser

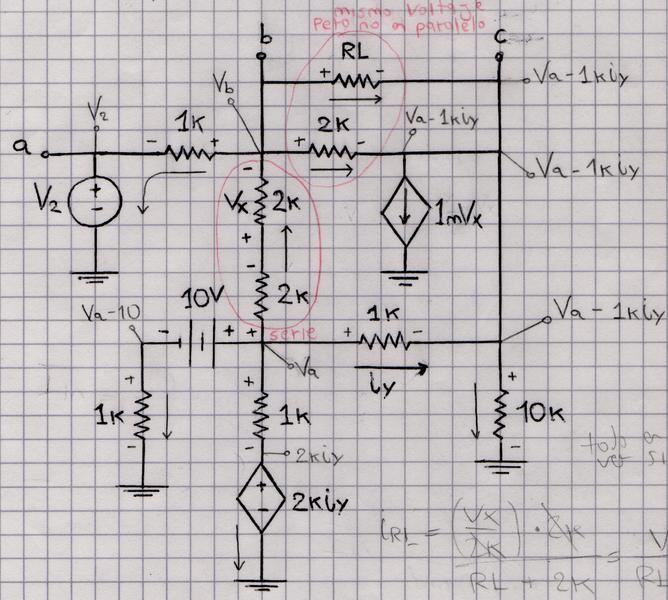

$\dst{i}_{RL}=\frac{\dst \left( \frac{\dst v_{x}}{2k} \right) 2k}{2k+RL}=\frac{v_{x}}{2k+RL}$

Pero no estoy seguro y por ello acudo a su ayuda.


la formula que yo utilizo para el divisor es $\dst{i}_{n}=\frac{\dst{i}_{f} {R}_{eq'}}{{R}_{n}+{R}_{eq'}}$ donde $\dst R_{eq'}$ es la resistencia equivalente sin tener en cuenta $\dst {R}_{n}$

[Al2000]

Re: Divisor de corriente

Los dos resistores, marcados RL y 2K, entre los nodos "b" y "c" están en paralelo.

Saludos,

$\mathcal A \ell$

[Omar2014]

Re: Divisor de corriente

Hola, gracias por responder pero ¿sabes como quedaría el divisor de corriente? cual es la corriente que entra?
