2o ciclo circuito en paralelo o en serie

[Pablito]

[FONT=times new roman]Buenas noches,envié este mensaje porque tengo problemas para encontrar los nodos de un circuito complicado.
Tambien,tengo problemas para decir si los dipolos de este circuito están en serie o en paralelo.
[/FONT][FONT=times new roman]Aquí hay dos caso conc[/FONT][FONT=times new roman]reto:[/FONT][FONT=times new roman]
[/FONT]
Porque estos dipolos son [FONT=inherit]paralelos?[/FONT][FONT=times new roman]

[/FONT][FONT=times new roman]especialmente en la malla 1 del esquema 1,y del esquema 2[/FONT]

[visitante20160513]

Re: circuito en paralelo o en serie

Dos elementos de un circuito se dice que están conectados en paralelo si cualesquiera que sean las condiciones del circuito están siempre sometidos a la misma tensión. Analogamente están en serie si son atravesados por la misma corriente.

NOTA: Interprétese aquí que la expresión misma tensión o misma corriente no hace referencia a que sean iguales los valores de la tensión o de la corriente sino a que es físicamente la misma tensión o corriente la que actúa sobre dichos componentes.

Los elementos marcados con puntos naranjas son claramente elementos que se encuentran conectados en paralelo. No necesariamente deben estas conectados en alguna de las dos opciones, puede ocurrir que dos elementos no estén conectados ni en serie ni en paralelo.

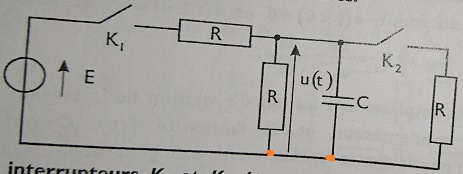

1).- De las resistencias R del primer circuito (salvo la que esta en la rama horizontal), la primera está en paralelo con el condensador C, y la segunda estará en paralelo con estas dos solo cuando k_2 este cerrado.

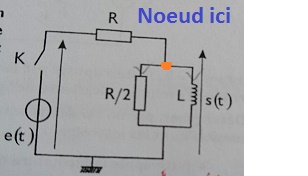

2).- En el segundo circuito R/2 y L están siempre conectados en paralelo.

Salu2, Jabato

[Pablito]

Re: circuito en paralelo o en serie

[FONT=times new roman]Gracias por tu ayuda amigo, si tengo otra pregunta , le voy a preguntar[/FONT]
