Otras carreras Circuito con diodo de silicio en corriente continua

[patyalcin]

Solo me gustaría un poco de ayuda, al menos formulas o como debería realizar este ejercicio. Muchas gracias de antemano.

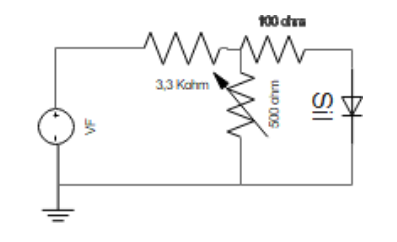

Se conoce que el diodo semiconductor es de silicio y el mismo disipa una potencia de 0,35mwatts, calcule cuanto es el valor de la fuente de tension DC para que se cumpla esta condición

[Alriga]

Hola patyalcin bienvenida a La web de Física, como nuevo miembro echa un vistazo a Consejos para conseguir ayuda de forma efectiva

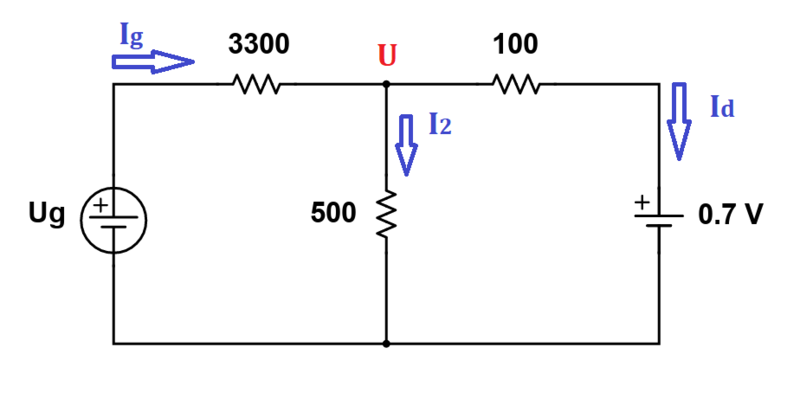

Cuando te dicen que el diodo es de Silicio, entiendo que lo que quieren es que en el circuito uses como aproximación del diodo su tensión umbral, que en un diodo de silicio es de ~0.7 V, (si el diodo fuese de Germanio la tensión umbral sería de 0.3 V), con ello el circuito a analizar te queda así:

Si el diodo disipa 0.00035 W puedes hallar la corriente que circula por él:

$P_d=U_d \cdot I_d$

$0.00035=0.7 \cdot I_d$

$I_d=0.0005$ A

La caída de tensión en la resistencia de 100 Ohm:

$U-0.7=100\cdot I_d$

Despejamos U:

$U=100\cdot 0.0005+0.7=0.75$ V

Aplicamos la 1ª ley de Kirchhoff al nudo marcado con U

$I_g=I_2+I_d$

$\dfrac{U_g-U}{3300}=\dfrac U{500}+I_d$

$\dfrac{U_g-0.75}{3300}=\dfrac{0.75}{500}+0.0005$

Despejamos la tensión del generador, que es lo que nos pide el enunciado:

$U_g=7.35$ V

No te lo piden, pero puedes también calcular el resto de corrientes y potencias del circuito. La corriente que pasa por la resistencia de 500 Ohm:

$I_2=\dfrac{0.75}{500}=0.0015$ A

Y la corriente que suministra el generador:

$I_g=I_2+I_d=0.002$ A

El balance de potencias, primero la potencia consumida por el circuito:

$P_c=3300\cdot 0.002^2+500\cdot 0.0015^2+100\cdot 0.0005^2+0.00035=14.7$ mW

Y después la potencia aportada por el generador, que debe coincidir con la anterior:

$P_g=7.35\cdot 0.002=14.7$ mW

Saludos y de nuevo bienvenida.

[patyalcin]

Muchas gracias por la explicación.
