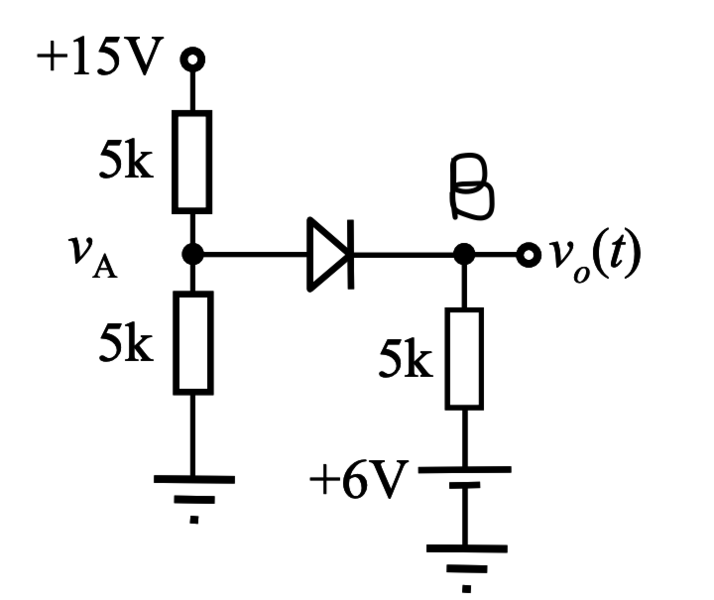

Hola, estoy teniendo problemas para resolver el siguiente circuito, me piden el valor de $V_0(t)$, la corriente que circula por el diodo y la tensión del punto A. Me cuesta mucho visualizar cuando me dan los circuitos de esta forma?

[Alriga]

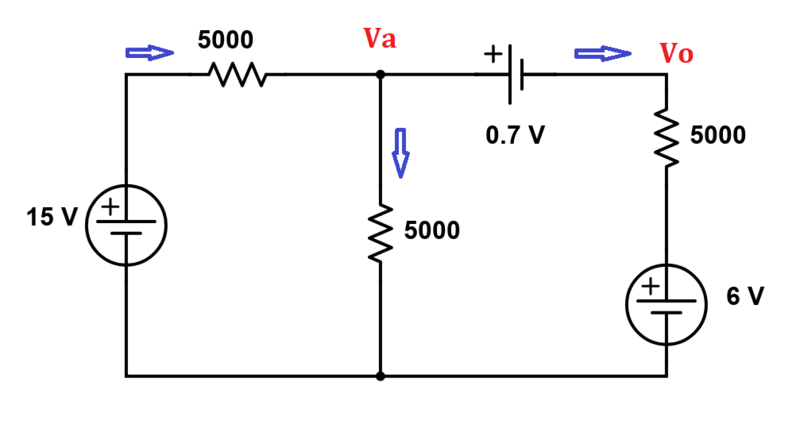

Supongamos que el diodo conduce, y que la caída de tensión en sus bornes la aproximamos sencillamente por la tensión umbral de 0.7V típica de los diodos de silicio. Aplicamos el método de los nudos, (1ª ley de Kirchhoff) al nudo de tensión Va y obtenemos la ecuación:

$$\dfrac{15-V_a}{5000}=\dfrac{V_a}{5000}+\dfrac{V_a-0.7-6}{5000}$$

La solución de la ecuación es $V_a=7.233333 \ V$

Como la Va que nos sale es mayor que $0.7 + 6 = 6.7 \ V$ eso significa que nuestra suposición inicial de que el diodo conduce es correcta.

La tensión Vo será evidentemente $V_0=V_a-V_D=7.23-0.7=6.53 \ V$

No piden las corrientes, que se calculan fácilmente. La que suministra el generador de 15 V es:

$I=\dfrac{15-7.2333}{5000}=1.55 \ mA$

La que atraviesa la resistencia de 5 k dibujada vertical en el centro del circuito:

$I_R=\dfrac{7.2333}{5000}=1.45 \ mA$

Y la que atraviesa al diodo:

$I_D=I-I_R=0.11 \ mA$

Saludos.

[Visitante]

Muchas gracias, está entendido, ya no recordaba el método de suponer que el diodo conduce!! Un saludo.
