1r ciclo Condensador en circuitos

[JuanTara9705]

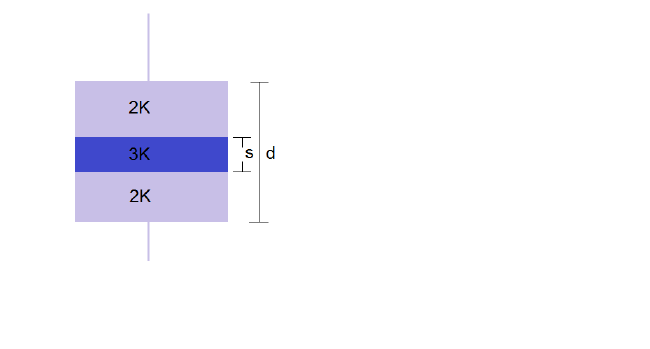

Calcular la capacitancia equivalente del circuito teniendo en cuenta que la región 3K está en toda la mitad del condensador.



Les pido a la comunidad si me pueden colaborar o explicar este ejercicio por favor.

[Al2000]

--- La forma simple de hacerlo: considera tres condensadores en serie, cada uno con su correspondiente dieléctrico. Nota que puedes considerar las dos regiones con dieléctrico "2K" como una sola región de grosor "d-s" si deseas simplificar el cálculo.

--- La forma rigurosa: Asume una carga en una placa -> calcula el vector desplazamiento eléctrico (que tendrá el mismo valor en cada región) -> determina el campo eléctrico en cada región -> determina la diferencia de potencial entre las placas del condensador -> determina la capacidad.

Saludos,

$\mathcal A \ell$

[Alriga]

Hola JuanTara9705 , posiblemente te resulte útil consultar un hilo similar: capacidad con dieléctrico

Saludos.
