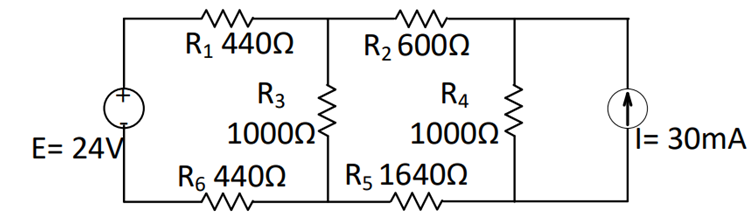

Hola a todos. ¿Me podrían apoyar con este problema por el método de corriente de mallas?
a) Determinar las corrientes en cada malla
b) Determinar las corrientes en cada rama
c) Determinar los voltajes en cada rama
![123.png Haz clic en la imagen para ampliar Nombre: 123.png Vitas: 0 Tamaño: 50,8 KB ID: 360447](filedata/fetch?id=360447&d=1663137550)
Por mallas:
Malla 1: -24 + 440(I1) + 1000(I1 - I2) + 440(I1) = 0
-24V + 1880(I1) - 1000(I2) = 0
1880(I1) - 1000(I2) = 24 V
Malla 2: 1000(I2 - I1) + 600(I2) + 1000(I2 - I3) + 1640(I2) = 0
-1000(I1) + 1000(I2) + 600(I2) + 1000(I2) - 1000(I3) + 1640(I2) = 0
-1000(I1) + 4240(I2) - 1000(I3) = 0
Malla ficticia 3 : I3 = - 30mA
Reemplazando (b) en (a) : -1000(I1) + 4240(I2) = - 30V
Estas son mis ecuaciones para la parte a)
1. 1880(I1) - 1000(I2) = 24 V
2. -1000(I1) + 4240(I2) = - 30V
¿Faltaría simplificar algo o resuelvo la matriz tal cual?
a) Determinar las corrientes en cada malla
b) Determinar las corrientes en cada rama
c) Determinar los voltajes en cada rama
Por mallas:
Malla 1: -24 + 440(I1) + 1000(I1 - I2) + 440(I1) = 0
-24V + 1880(I1) - 1000(I2) = 0
1880(I1) - 1000(I2) = 24 V
Malla 2: 1000(I2 - I1) + 600(I2) + 1000(I2 - I3) + 1640(I2) = 0
-1000(I1) + 1000(I2) + 600(I2) + 1000(I2) - 1000(I3) + 1640(I2) = 0
-1000(I1) + 4240(I2) - 1000(I3) = 0
Malla ficticia 3 : I3 = - 30mA
Reemplazando (b) en (a) : -1000(I1) + 4240(I2) = - 30V
Estas son mis ecuaciones para la parte a)
1. 1880(I1) - 1000(I2) = 24 V
2. -1000(I1) + 4240(I2) = - 30V
¿Faltaría simplificar algo o resuelvo la matriz tal cual?
