  • Potencia electrica

    Hola tengo dudas con este ejercicio:

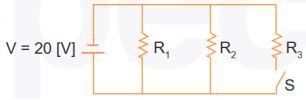

    Para el circuito en paralelo de la figura, se tiene que , mientras que S es un interruptor abierto:

    Haz clic en la imagen para ampliar

Nombre:	potenciasss.JPG
Vitas:	68
Tamaño:	4,1 KB
ID:	360994

    Es correcto afirmar que
    I) cuando el interruptor S se encuentra abierto, las resistencias y disipan en conjunto 40 [J] de calor.
    II) cuando se cierra el interruptor S, la resistencia disipa 40 [J] de calor.
    III) cuando se cierra el interruptor S, el circuito disipa el doble de calor, comparándolo con el circuito antes de cerrar el interruptor “S”.

    A) Solo I
    B) Solo II
    C) Solo III
    D) Solo I y II
    E) I, II y III

    Según el solucionario es E pero no entiendo porque

    Lo que he hecho:

    Lo que disipa lo podemos calcular como:

    I) Cuando esta abierto es como que no funcionara R3 (ya que no le llega corriente) entonces:





    En total suman 28 [J] no 40 [J]

    II) Cuando se cierraR3 disipa:

    Verdadero

    III) Se se cierra disipa 68[J] y abierto disipa 28 no es el doble. Falso

    ¿Es correcto?


    Saludos



  • #2
    Escrito por crishchess Ver mensaje

    ¿Es correcto?
    Sí, ​​​​​​​

    Escrito por crishchess Ver mensaje

    I) cuando el interruptor S se encuentra abierto, las resistencias y disipan en conjunto 40 [J] W de calor.






    Por lo tanto falso.

    Escrito por crishchess Ver mensaje

    II) cuando se cierra el interruptor S, la resistencia disipa 40 [J/s=W] de calor.


    Correcto.

    Escrito por crishchess Ver mensaje

    III) cuando se cierra el interruptor S, el circuito disipa el doble de calor, comparándolo con el circuito antes de cerrar el interruptor “S”.
    Antes de cerrar,

    Después de cerrar



    Por lo tanto falso.

    Saludos.
    "Das ist nicht nur nicht richtig, es ist nicht einmal falsch! "
