  • Otras carreras Circuitos con Elementos Pasivos y Activos

    Buenas noches, una ayuda con este problema de potencia en fuentes independientes, por favor.

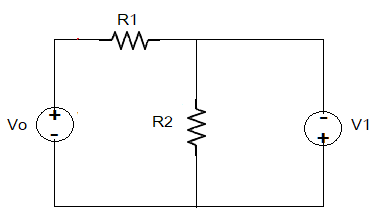

    En el circuito de la figura:

    a) Calcular la potencia absorbida por cada elemento en función de las fuentes, dado que: R1 = 1
    Ω , R2 = 2Ω , Vo = 3V, V1 = 1V.
    b) Indicar si cada elemento absorbe o suministra potencia.


    Haz clic en la imagen para ampliar

Nombre:	bf_07.png
Vitas:	38
Tamaño:	1,9 KB
ID:	361403


    Así lo hice:
    a) P= V²/R

    *P
    R1= (Vo+V1)²/R1
    Reemplazando---> PR1=(3V+1V)²/1 = 16W

    *P
    R2= V1²/R2 => 1²V / 2Ω = 0.5W

    *PVo= 3V+(-1V+3V)
    P
    Vo= -1W

    *P
    V1= [-(-V1-Vo)/R1] + [V1/R2] => -(-1-3)/1 + 0.5= 4.5W

    b)
    PR1: (+) pasivo, absorbe potencia
    PR2 (+) pasivo, absorbe potencia
    PVo (-) activo, suministra potencia
    PV1: (+) pasivo, absorbe potencia

    Pero cuando aplico el principio de conservación de energía (Pabs + Pentr =0) para el a) me sale 20W

  • #2
    Escrito por Nao Ver mensaje

    ...En el circuito de la figura:

    a) Calcular la potencia absorbida por cada elemento en función de las fuentes, dado que: R1 = 1Ω , R2 = 2Ω , Vo = 3V, V1 = 1V.

    b) Indicar si cada elemento absorbe o suministra potencia...

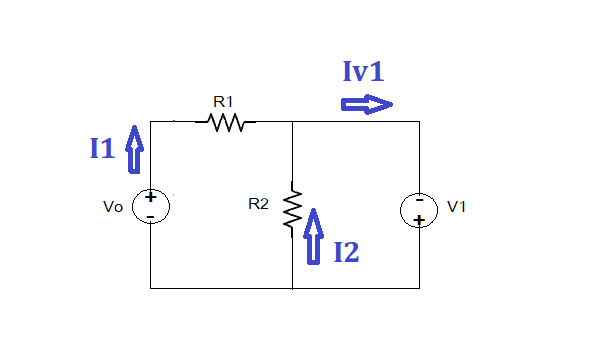

    Con los sentidos arbitrarios de las corrientes del esquema:

    Haz clic en la imagen para ampliar  Nombre:	circuito 2 baterias 06-01-2023.png Vitas:	0 Tamaño:	3,4 KB ID:	361406

    La ley de Ohm:

    A

    A

    La 1ª ley de Kirchhoff:

    A

    La potencia en las resistencias:

    W

    W

    Las resistencias siempre disipan (absorben) potencia, la potencia total disipada por ambas es

    W

    Como al resolver el circuito nos ha salido que en las 2 fuentes de tensión la corriente entra por el negativo y sale por el positivo, ambas proporcionan (suministran) potencia al circuito

    W

    W

    La potencia conjunta suministrada por ambas fuentes al circuito es:

    W

    Como debe ser, nos ha salido que

    Saludos.
    Última edición por Alriga; 07/01/2023, 11:02:02. Motivo: LaTeX
    "Das ist nicht nur nicht richtig, es ist nicht einmal falsch! "

    Comentario


    • #3
      Gracias
