    hola a todos les traigo el siguiente problema:

    Un generador y su línea de transmisión de 600Ω se desea conectar a una impedancia de carga de 1500Ω. Cuál será la razón de transformación?; si se empleara un transformador para máxima transferencia de potencia. Qué tipo de transformador sería?

    No estoy muy segura de como resolverlo. Agradezco la ayuda.

  • #2
    Re: ejercicio con transformador

    ¿Seguro que el enunciado es así? Yo diría que falta algo.

    Comentario


    • #3
      Re: ejercicio con transformador

      Si conectamos directamente la carga a la línea, el generador ideal ve una resistencia de 600 Ohm en serie con la carga de 1500 Ohm y no hay máxima transferencia de potencia, ya que ambos valores de resistencia no son iguales.

      Entiendo que lo que se requiere es colocar un transformador

      -Con el primario conectado al final de la línea de 600 Ohm

      -Y el secundario conectado a la carga de 1500 Ohm

      De tal manera que el conjunto transformador/carga sean vistos como una resistencia de 600 Ohm, lo que proporcionará la máxima transferencia de potencia.

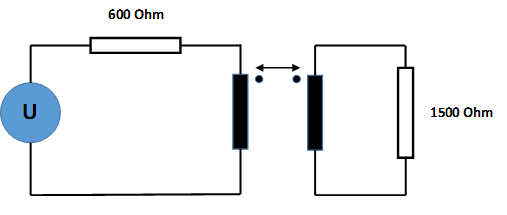

      Haz clic en la imagen para ampliar

Nombre:	Impedancia.png
Vitas:	1
Tamaño:	5,2 KB
ID:	303745

      La relación de transformación primario/secundario es:



      Para que una resistencia de 1500 Ohm conectada en el secundario "se vea en el primario" como de 600 Ohm, necesitamos una relación de transformación:



      Un ejemplo, podría ser un transformador con espiras en el primario y espiras en el secundario.

      Este tipo de transformadores se llaman “transformadores adaptadores de impedancia” Visto desde el lado primario éste sería un transformador-elevador, ya que

      Saludos.
      Última edición por Alriga; 28/10/2016, 16:41:39. Motivo: Mejorar explicación
