1r ciclo Impedancia de salida

[jssln]

Buenas a todos, estoy realizando unos ejercicios de teoría de circuitos y me he encontrado con dos que no sé por donde cogerlo, ¿seriais tan amables de emplicarmelo cuales son los pasos que tengo que seguir para calcular, las impedancias de ambos?

Muchas gracias

[Julián]

Re: Impedancia de salida

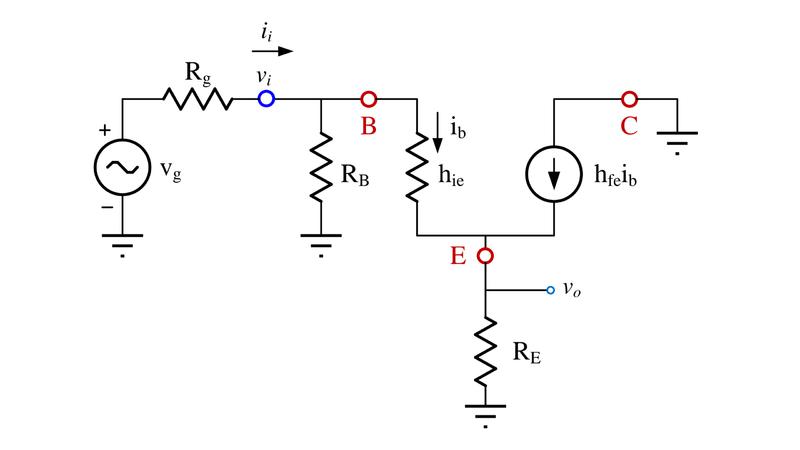

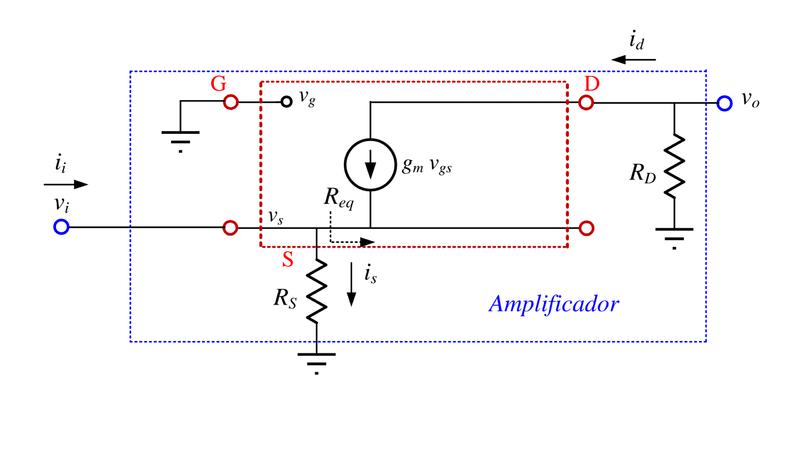

La impedancia de entrada es la impedancia que ve la fuente de tensión o corriente (sin considerar la impedancia interna de la propia fuente)en la etapa de entrada. Para el modelo del jfet (que es muy básico ese modelo), tenemos que la impedancia de entrada es Rs y para el modelo del bjt es Rb// (hie + (hfe+1)*Re).
La impedancia de salida es la impedancia que ve la carga hacia la etapa de salida, con la fuente de tensión de la etapa de salida en corto (o si es fuente de corriente en circuito abierto). Para el jfet esta es Rd y para el bjt es Re (ahí está el porque de la simplificación cuando el sistema es colector común).

[jssln]

Re: Impedancia de salida

¿Y como puedo aplicar eso a mis dos circuitos?
