1r ciclo Resistencia equivalente

[unoonox]

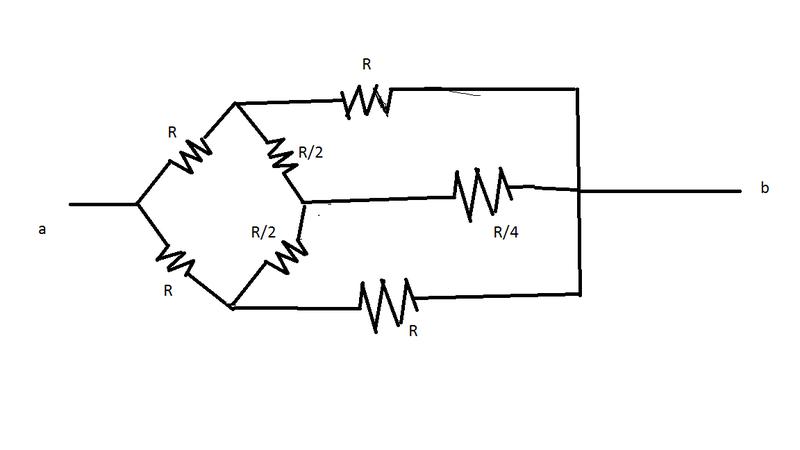

Buenas, me quedo muy atascado intentando sacar la resistencia equivalente del siguiente circuito. Se agradece la ayuda.

[Alriga]

Re: Resistencia equivalente

Has de hacer la conversión Triángulo-Estrella como explica aquí

Saludos

[Al2000]

Re: Resistencia equivalente

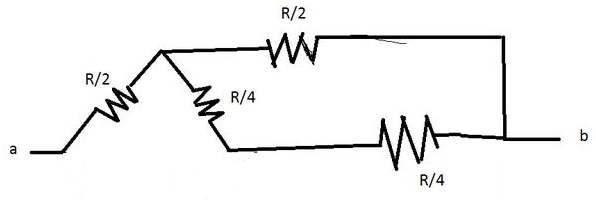

También es posible aprovechar la simetría del circuito y "doblarlo" alrededor de la línea ab, uniendo los puntos donde se conectan los resistores R-R-R/2, que claramente se encuentran al mismo potencial. Todas las ramas, excepto la central, quedarán con dos resistores del mismo valor en paralelo y el circuito se reduce a



El resto es trivial y se puede hacer mentalmente.

Saludos,

$\mathcal A \ell$
