Ejercicio RL corriente alterna

Colapsar
X

  • Filtro
  • Hora
  • Mostrar
Borrar todo
nuevos mensajes

  • Otras carreras Ejercicio RL corriente alterna

    Necesito ayuda con este problema ¡No se ni por donde cogerle!

    Última edición por Escort; 06/12/2009, 11:23:15. Motivo: Error en el título

  • #2
    Re: Ejercicio RLC

    Lo subo de nuevo por favor

    Comentario


    • #3
      Re: Ejercicio RLC

      Lo vuelvo a subir

      Comentario


      • #4
        Re: Ejercicio RLC

        Y sube! Y baja! Y vuelve a subir! (parece aeróbic....)

        Bueno, poniéndonos serios, esto no es un circuito RLC sino un circuito RL trabajando con corriente alterna. Hace tiempo que no resuelvo circuitos de éstos, pero creo que debes tener en cuenta lo siguiente:

        1) Los voltímetros miden tensión eficaz cuando se conectan a circuitos con tensión alterna. En este caso la tensión de la red será:


        es decir, miden el valor de pico (tensión máxima) partido por .

        Como no tenemos mayor precisión en las medidas de voltaje, lo más lógico es considerar los valores eficaces en todos los cálculos.

        2) El voltímetro V3 está midiendo directamente la tensión eficaz en la red de alterna:


        3) Con la frecuencia se calcula directamente la pulsación:


        4) Cada elemento del circuito se caracteriza por una impedancia , donde R es su resistencia, X su reactancia e . Para el caso que nos ocupa, las resistencias sólo tienen resistencia (valga la redundancia) y su impedancia es un número real , mientras que las bobinas ideales tienen únicamente reactancia y su impedancia es un número complejo puro . [si tienes dudas de dónde salen estas expresiones, repasa la teoría]

        La bobina de tu problema se considera real y por eso aparece una resistencia además de su valor de autoinducción , mientras la resistencia patrón resulta cómoda para resolver las ecuaciones gracias a la caída de tensión que produce.

        5) Por los 3 elementos del circuito circula la misma corriente alterna y por la ley de Ohm:


        que se cumplirá para todas las entre los extremos de cada elemento del circuito con impedancia . Sabiendo que tenemos 3 datos de tensión eficaz, se pueden plantear 3 ecuaciones con las tensiones que nos dan y el valor de común:





        6) Las medidas de los voltímetros representan en realidad los módulos de las tensiones, de manera que




        Con ésto, planteamos el sistema de dos ecuaciones con dos incógnitas eliminando la I:



        Hay que calcular el módulo de los números complejos que ves y luego despejar los valores que nos piden. Si no me he equivocado en nada, el resultado es:



        Por favor, intenta hacerlo y dinos si te ha salido. Gracias!

        Saludos
        Quo Plus Habent Eo Plus Cupiunt

        Comentario


        • #5
          Re: Ejercicio RLC

          Acabo de ver la respuesta. Muchas gracias, he corregido el título. Voy a ver si me sale a mi siguiendo los pasos que has detallado. Gracias de nuevo.

          Comentario


          • #6
            Re: Ejercicio RLC

            Ahora que he terminado los exámenes he podido por fin hacerlo. Y con las explicaciones que has ido citando en cada paso no he tenido problemas. Me ha quedado claro, muchas gracias de verdad. Un saludo

            Comentario


            • #7
              Hallar el valor de la bobina ( Lx Rx ) conectada en serie con una resistencia patrón de 100 Ohm siendo las indicaciones de los voltímetros V1=16 V, V2=9.4 V y V3=25 V al ser conectado el circuito a una red de corriente alterna de frecuencia f=50 Hz.

              Repasando viejos hilos, he visto éste que ha sido consultado muchas veces, y en el que la solución que aparece:

              Escrito por electr0n Ver mensaje
              ... Si no me he equivocado en nada, el resultado es:



              no es correcta.

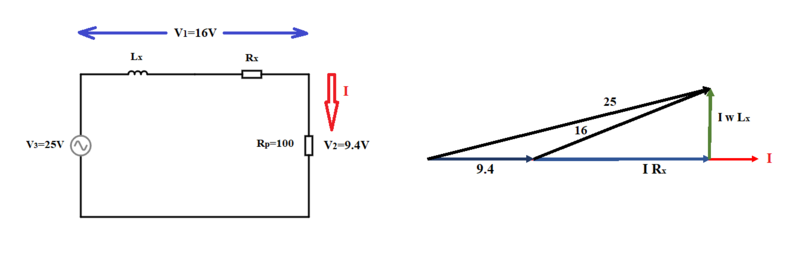

              A) Naturalmente, las tensiones que proporciona el enunciado son valores eficaces. Una solución rápida al ejercicio (sin tan siquiera utilizar complejos) se obtiene a partir del dibujo del diagrama fasorial, que al tratarse de un circuito serie es muy sencillo:

              Haz clic en la imagen para ampliar  Nombre:	Ejercicio RLC.png Vitas:	0 Tamaño:	22,8 KB ID:	345006






              De los 2 triángulos rectángulos del diagrama fasorial, aplicando el Teorema de Pitágoras se obtiene inmediatamente:



              Restando ambas ecuaciones



              Resolviendo la ecuación:



              Sustituyendo este valor en la ecuación (2) y despejando la inductancia:



              B) Una forma alternativa de resolución es aplicar el teorema del coseno al triángulo de lados 16V, 25V y 9.4V para hallar el ángulo que forman la corriente I y la tensión del generador V3=25V



              De donde se obtiene



              A partir del ángulo es sencillo hallar Lx:





              etc.

              Saludos
              Última edición por Alriga; 26/10/2020, 10:17:31. Motivo: Presentación
              "Das ist nicht nur nicht richtig, es ist nicht einmal falsch! "
