Buscando en internet ejercicios para entender mejor encontré este pero como que me complico mas la situación:

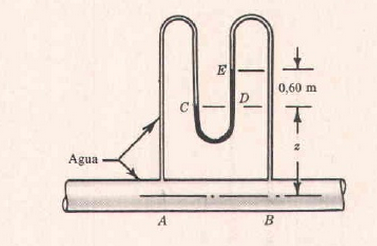

Un manómetro diferencial está unido a dos puntos “A” y ”B” de una tubería horizontal por la que circula agua. La lectura en el manómetro de mercurio es de 0,60 mtrs., siendo el nivel más cercano a “A”, el más bajo. Calcular la diferencia de presiones entre “A” y “B”.
![Haz clic en la imagen para ampliar Nombre: Captura.PNG Vitas: 1 Tamaño: 137,6 KB ID: 310271](filedata/fetch?id=310271&d=1607259659)
La ecuación que plantean es la siguiente
PC=PD
PA - z*pea= PB - [ z+0,60]*pea - 13,6(0,6)
para mi seria así
PC=PD
PA + z*pea= PB + [ z+ 0,60]*pea + 13,6(0,6)
pea= peso específico del agua.
[FONT=Calibri]porque la presión en c va a ser la suma de la deA mas la presión[/FONT] ejercida en la altura z y la presion en Digual seria la suma.
Porque le resta me podría una alma caritativa explicarme por favor!!!![Muy contento](https://forum.lawebdefisica.com/core/images/smilies/biggrin.png)
Gracias de por sí!!!!
Un manómetro diferencial está unido a dos puntos “A” y ”B” de una tubería horizontal por la que circula agua. La lectura en el manómetro de mercurio es de 0,60 mtrs., siendo el nivel más cercano a “A”, el más bajo. Calcular la diferencia de presiones entre “A” y “B”.
La ecuación que plantean es la siguiente
PC=PD
PA - z*pea= PB - [ z+0,60]*pea - 13,6(0,6)
para mi seria así
PC=PD
PA + z*pea= PB + [ z+ 0,60]*pea + 13,6(0,6)
pea= peso específico del agua.
[FONT=Calibri]porque la presión en c va a ser la suma de la deA mas la presión[/FONT] ejercida en la altura z y la presion en Digual seria la suma.
Porque le resta me podría una alma caritativa explicarme por favor!!!
![Muy contento](https://forum.lawebdefisica.com/core/images/smilies/biggrin.png)
Gracias de por sí!!!!
