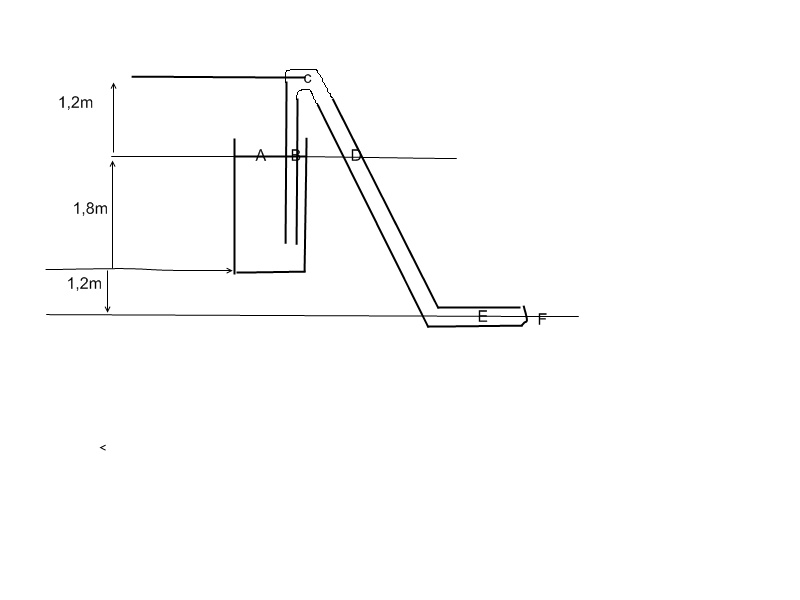

En la figura se muestra un sistema de flujo de fluido en el que el sifon saca agua de un tanque y la arroja a traves de una boquilla colocada al final del conducto.La superficie del tanque(A)y la boquilla(F) estan expuestas a la presion atmosferica.Si el conducto que forma el sifon tiene un diametro de 40 mm y termina con una boquilla de 25 mm de diametro,suponiendo que no hayrozamiento,calcula la velocidad de salida del agua y la presion en los puntos B,C,D y E.


El dibujo esta un poco chungo pero se entiende a la perfeccion.
Explicadme por favor.
Los fluidos son mi mayor pesadilla.

[skynet]

Re: sistema de flujo

pues si no hay rozamiento las cosas son muy fáciles, solo tienes que aplicar Bernuilli y la ecuación de continuidad, no hay más

[segu]

Re: sistema de flujo

Lo que me pasa es que no me dan los resultados esperados.La velocidad de salidame tendria que dar 2,9 m/s y me da 6,3 m/s.He aplicado la ecuacion de continuidad y bernuilli en los puntos a y f,estaria asi bien?Voy un poco liado con la ecuacion de bernuilli.Explicadme por favor!!!!!!!!!

[skynet]

Re: sistema de flujo

basta con aplicar bernuilli entre los puntos A y F (la ecuacion de continuidad no sirve aquí, se usa despues par encontrar los otros puntos) y se obtiene


v= raiz cuadrada(2gh), como h=3 ...... v=7,6m/s

¿por que dices? :"tendria que dar 2,9 m/s"......va a ser que no.

la ecuación de bernuilli es muy facil de aplicar ¿que problema encuentras?

[segu]

Re: sistema de flujo

y ahora ,como se hjaria para sacar las presiones en cada punto???No estoy seguro de como hacerlo.Yo habia pensado,por ejemplo en el punto b:
P=1/2pvv+pgh?????????seria asi????

[skynet]

Re: sistema de flujo

en A y en F la presion es la atmosferica, para calcular las presiones en los demás puntos primero usas la ecuacion de continuidad para encontrar las velocidades y luego aplicas bernuilli entre A y cada uno de los puntos
