  • caudal tobogan

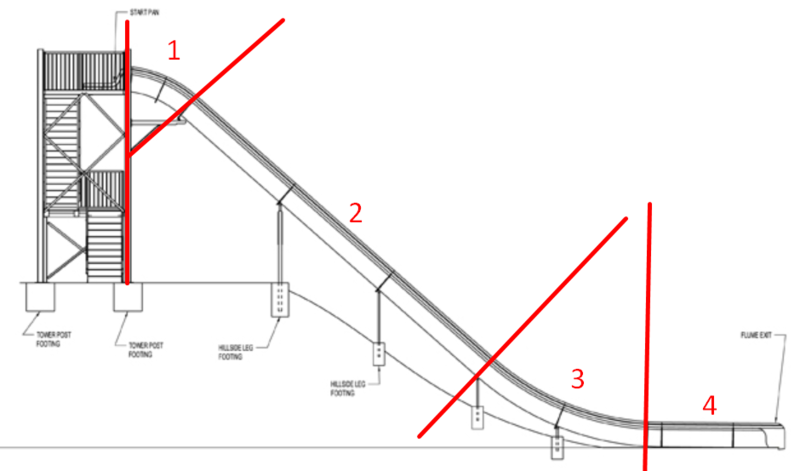

    Tengo un tobogan acuático que digamos que se "parece" al de la siguiente figura:

    Haz clic en la imagen para ampliar

Nombre:	Screenshot_2.png
Vitas:	100
Tamaño:	101,4 KB
ID:	365869

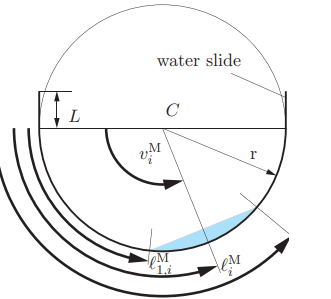

    Tengo que calcular el caudal de agua que debería tener el tobogan. En un principio, podría calcular fácil el área de la sección haciendo algo parecido a lo de la siguiente imagen:

    Haz clic en la imagen para ampliar  Nombre:	Screenshot_12.png Vitas:	0 Tamaño:	30,9 KB ID:	365868


    Mediante este hilo https://forum.lawebdefisica.com/foru...s-g#post365855, determine las fuerzas, velocidades y aceleracciones en cada uno de esos tramos rojos que he pintado. Esto suponiendo una massa de 100 kg y una velocidad inicial de 1m/s.


    Mi pregunta es...

    podria reciclar las formulas de la velocidad de la particula, suponer un coeficiente de friccion dinámica de 0 o casi 0 y estimar una velocidad media para cada tramo?? A partir de aqui, multiplico área * velocidad y tengo el caudal.

    Para tener una idea, en la norma UNE dice esto...

    --> al menos 90 m3/h para los Tipos 3, 4, 5 y 6 curvados


    Cómo lo veis. ¿Me saldra algo razonable o me estoy columpiando?

    Saludos y buenas tardes
    Última edición por gorilet; 23/07/2024, 10:12:19.

  • #2
    Hola a tod@s.

    No sé cómo acabó la historia, pero en canales abiertos a la atmósfera, puede aplicarse la expresión de Manning (https://es.wikipedia.org/wiki/F%C3%B3rmula_de_Manning) para determinar el caudal. Si nos centramos en el tramo 2 (con pendiente constante),

    , donde

    coeficiente de rugosidad del material (adimensional).

    área transversal mojada .

    radio hidráulico (https://es.wikipedia.org/wiki/Radio_hidr%C3%A1ulico), en .

    pendiente de la línea de agua.

    Dada una altura de agua , se determina .

    Saludos cordiales,
    JCB.
    Última edición por JCB; 11/11/2024, 19:51:19.
    “Lo consiguieron porque no sabían que era imposible”, autor: Jean Cocteau.
