Otras carreras Duda al aplicar el teorema de Thevenin con el voltaje

[Pinucset]

Hola,

Os cuento mi problema. Al aplicar el teorema de Thevenin es claro que Va->b = - Vb->a pero mi problema es que no se dibujarlo entonces.

Es decir, si me sale que el Voltaje de Thevenin es de 25 V dibujo la pila normal de 25V, pero si me sale que es de -25V qué hago?

La cuestión es que sé encontrar el voltaje de Thevenin pero no sé ubicarlo una vez hecho

[jinawee]

Re: Duda al aplicar el teorema de Thevenin con el voltaje

¿Cuándo te sale votaje negativo?

[Pinucset]

Re: Duda al aplicar el teorema de Thevenin con el voltaje

Pues por ejemplo si Va->b=25 si tomo Vb->a

[escarabajo]

Re: Duda al aplicar el teorema de Thevenin con el voltaje

Hola.

Cuando vas a hallar el voltaje de Thevenin normalmente haces una suposición: Supones que tal punto está a mayor diferencia de potencial que otro.

Si el resultado es negativo, simplemente supusiste al revés. El punto que pensabas que estaba a mayor potencial está en realidad a menor. Esto quiere decir que, si tenías dos puntos A y B con potencial $V_A,V_B$, y supusistes que $V_A>V_B$, es decir que, la fuente tenia su borne positivo conectado a A, y el negativo a B.

Hiciste los cálculos, y dio que $V_A-V_B=-25 \Rightarrow V_A<V_B$...por lo tanto, simplemente, hay que cambiar los bornes de la fuente. En el dibujo, el borne a menor potencial va con el punto A, y el borne positivo va al B.

Y el salto...al invertir los bornes y colocarlos como debe ir, tiene que ser positivo.

¿Se entiende? Es cuestión de tener claro que punto tiene mayor potencial.

Saludos.

[Pinucset]

Re: Duda al aplicar el teorema de Thevenin con el voltaje

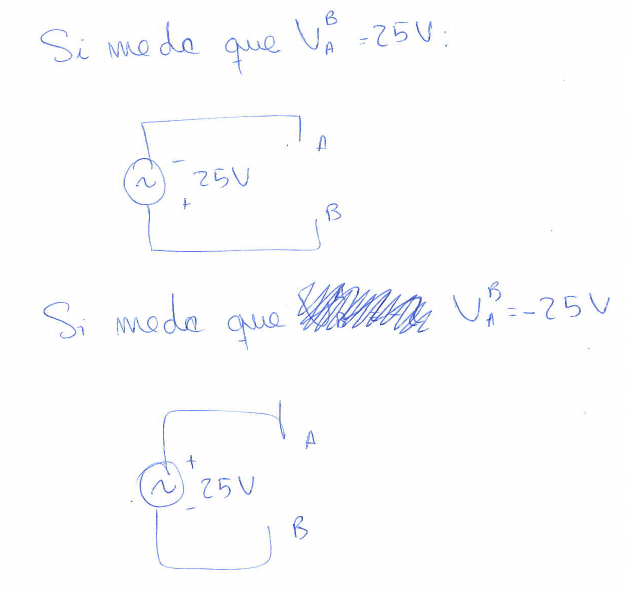

Escarabajo, diría que lo he entendido, puedes mirar el escaneado que te adjunto para confnirmarlo? Cuando escribo $V_A ^B$ me refiero a que hice el camino desde A hasta B, diría que es lo que tu dices de $V_B - V_A$, no?

[escarabajo]

Re: Duda al aplicar el teorema de Thevenin con el voltaje

O sea, si antes de calcular nada.....usaste la primer figura, estabas suponiendo que B estaba a mayor potencial que A.

Hiciste cuentas, y te salió que el salto de la fuente te daba negativo.

Eso quiere decir que supusiste al reves, y la figura adecuada a usar es la de abajo....porque B estaba a menor potencial.

Igual.....de la otra manera no es que esté incorrecto....pero no queda "lindo" dejar negativo el salto de la fuente.

saludos.
