Otras carreras Duda circuito transistor

[panteraxavi]

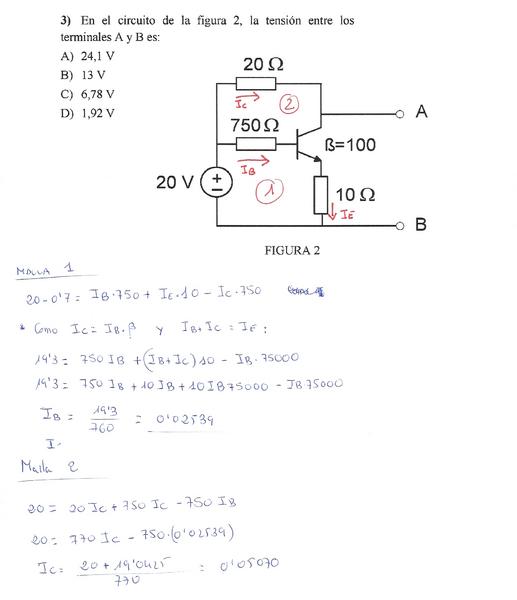

Pongo los pasos que estoy llevando, que seguro que mal, con el fin de que me orienteís a resolver este tipo de ejercicios. He intentado ir paso a paso para que podaís decirme donde estoy fallando. He puesto también la dirección de las intensidades de colector,emisor y base, por si no es ese el sentido, me lo digaís. Muchas gracias por vuestra ayuda.

[panteraxavi]

Re: Duda circuito transistor

Hola. Posteo de nuevo para que no se pierda el hilo. Es muy importante para mi, resolver esta duda, pues mañana tengo examen. Disculpadme.

Saludos.

[skynet]

Re: Duda circuito transistor

$20-0.7=750I_B+10I_E$

[Error LaTeX: Compilación LaTeX fallida]

$I_C=I_B\beta$

$I_E=I_B+I_C$

despejas y ya está

[panteraxavi]

Re: Duda circuito transistor

Hola, te pongo los calculos que he realizado, pero me sale -1,92V y la unica respuesta parecida a este resultado es la D pero sería 1,92.

19,3=750Ib+10(Ib+100Ib)
19,30=1760Ib
Ib=0,01096 A

Ic=1,096 A
IE= 1,10696 A

Ahora bien:

Si recorro desde A hasta B pasando por la resistencia de 20 Oh y por la pila, el resultado sería -1,92 V.

Si recorro desde B hasta A, por el mismo camino anterior, es decir, paso por la pila y por la resistencia de 20 Oh, el resultado es 1,92 V.

¿supongo que da igual no?, es decir, si el problema me pregunta por la tensión entre A-B, es lo mismo que B-A. Si es así, sí me coincide con la respuesta D, que no se si es la correcta.

Saludos.

[Al2000]

Re: Duda circuito transistor

Aceptando que la corriente Ic es correcta en magnitud y sentido, si pasas del punto A al punto B estás subiendo de potencial, VAB = + 1.92 V.

Saludos,

Al

[skynet]

Re: Duda circuito transistor

no da igual, te da -1.92 porque el transistor entra en saturación y no se cumplirá la ecuación:

$I_C=I_B\beta$

entonces tendrás las ecuaciones siguientes:

[Error LaTeX: Compilación LaTeX fallida]

$20-0.7=750I_B+10I_E$

$I_E=I_B+I_C$

necesitas saber la tension de saturacion del transistor (lo típico es 0.2v), despejas y ...

[Error LaTeX: Compilación LaTeX fallida]

[panteraxavi]

Re: Duda circuito transistor

Gracias por vuestra ayuda.

Saludos.
